KWALIFIKACJA MOT1 - STYCZEŃ 2021



PYTANIE NR 34.

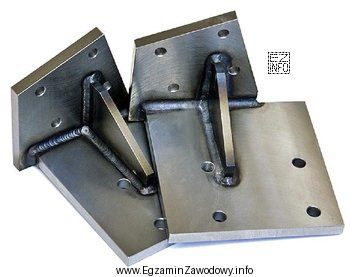

Na rysunku przedstawiono elementy połączone metodą
Ilustracja przedstawia dwa metalowe elementy połączone metodą spawania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spawanie polega na trwałym łączeniu metali przez miejscowe stopienie materiału (często z dodatkiem spoiwa), co daje charakterystyczną spoinę.
W zgrzewaniu typowe są punkty/linie zgrzein, w lutowaniu łączy stopione spoiwo o niższej temperaturze, a klejenie pozostawia warstwę kleju bez metalicznej spoiny.

Pełne wyjaśnienie:

W naprawach nadwozi ważne jest rozróżnienie metod łączenia blach, bo wpływa to na wytrzymałość, odkształcenia cieplne, zabezpieczenie antykorozyjne oraz dobór technologii naprawy. Odpowiedź "spawania" jest właściwa, gdy na rysunku widać cechy złącza powstałego przez stopienie krawędzi materiału i utworzenie spoiny (ciągłej lub odcinkowej), często z zaznaczoną wypukłością/rowkiem spoiny.

Dlaczego pozostałe odpowiedzi nie pasują do typowego obrazu takiego połączenia:

  • "klejenia" – połączenie klejowe jest adhezyjne: nie tworzy metalicznej spoiny. Na przekroju/rysunku technologicznym częściej sugeruje je warstwa kleju między blachami i brak przetopień. W praktyce wymaga też przygotowania powierzchni i czasu utwardzania.
  • "lutowania" – w lutowaniu nie stapia się zasadniczo łączonych blach; łączy je stopione spoiwo (lut), które zwilża powierzchnie. Charakterystyczne jest "wypełnienie" szczeliny i menisk lutu, a nie przetop materiału rodzimego jak w spawaniu.
  • "zgrzewania" – zgrzewanie (np. oporowe punktowe) daje zgrzeiny/punkty w określonych miejscach, zwykle bez ciągłej spoiny. W nadwoziach często spotyka się ślady punktów w zakładkach, a nie długi ścieg spawalniczy.

Wskazówka egzaminacyjna: gdy odpowiedzi zawierają kilka metod "na ciepło", kluczowe jest rozpoznanie mechanizmu: spawanie = stopienie materiału rodzimego i spoina; lutowanie = stopione spoiwo, bez topienia blach; zgrzewanie = punkt/linia zgrzeiny w miejscu docisku elektrod; klejenie = warstwa kleju i brak metalicznego przetopu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spawanie w naprawie nadwozia samochodu?
Spawanie to metoda trwałego łączenia elementów metalowych przez miejscowe stopienie materiału (często także spoiwa), po czym powstaje spoina. W blacharstwie samochodowym stosuje się je m.in. do napraw i wstawek blacharskich, gdy wymagane jest połączenie o wysokiej wytrzymałości.
Jak odróżnić spawanie od zgrzewania na rysunku lub zdjęciu złącza?
W spawaniu zwykle widać ciągłą spoinę (ścieg) lub wyraźne odcinki spoiny. Zgrzewanie punktowe daje natomiast punkty zgrzewu w zakładce, często w regularnych odstępach, bez długiej spoiny. Kluczowa jest ciągłość i kształt śladu łączenia.
Dlaczego lutowanie nie jest tym samym co spawanie?
W lutowaniu zasadniczo nie topi się łączonych blach; topi się spoiwo o niższej temperaturze, które zwilża powierzchnie i wypełnia szczelinę. W spawaniu dochodzi do stopienia materiału rodzimego i powstania spoiny metalicznej. Różny mechanizm daje inny wygląd i własności złącza.
Czy klejenie konstrukcyjne może zastąpić spawanie w karoserii?
Czasem tak, ale nie zawsze. Klejenie konstrukcyjne sprawdza się w określonych zastosowaniach (np. łączenia zakładkowe, redukcja hałasu, łączenie różnych materiałów), jednak wymaga właściwego przygotowania powierzchni i utwardzenia. W strefach o wysokich obciążeniach często stosuje się spawanie lub rozwiązania mieszane.
Jakie cechy spoiny najczęściej wskazują na spawanie elementów blacharskich?
Typowe wskazówki to: widoczny ścieg spoiny, przetop lub nadlew, niekiedy ślad po prowadzeniu palnika/elektrody, a także charakterystyczna geometria łączenia na styk. Na rysunku technologicznym spawanie sugeruje się linią spoiny, a nie pojedynczymi punktami jak przy zgrzewaniu.
Kiedy w nadwoziach najczęściej spotyka się zgrzewanie punktowe?
Zgrzewanie punktowe jest powszechne w produkcji seryjnej nadwozi, szczególnie w połączeniach zakładkowych blach. W naprawach warsztatowych bywa odtwarzane zgrzewarką, gdy trzeba zachować konstrukcję fabryczną. Rozpoznasz je po punktach łączenia, a nie po ciągłej spoinie.
Dlaczego pytania o metodę łączenia na rysunku bywają trudne na egzaminie?
Trudność wynika z tego, że kilka metod może wyglądać podobnie, jeśli rysunek jest uproszczony. Uczeń może kierować się pierwszym skojarzeniem zamiast analizować cechy: ciągła spoina vs punkty zgrzewu vs warstwa kleju vs wypełnienie lutem. Pomaga porównywanie mechanizmu powstania złącza.
Jakie są najczęstsze błędy uczniów przy rozpoznawaniu spawania, lutowania i zgrzewania?
Najczęściej myli się: spoinę ze śladem punktów zgrzewu, lut z cienką spoiną oraz klejenie z lutowaniem (bo oba mogą "wypełniać" szczelinę). Drugi błąd to zgadywanie na podstawie tego, co częściej robi się w warsztacie, zamiast na podstawie cech połączenia.
Jak przygotować się do zadań o połączeniach blach na egzaminie blacharza?
Ucz się na porównaniach: spawanie (spoina i przetop), zgrzewanie (punkty/linie zgrzein), lutowanie (spoiwo bez topienia blach), klejenie (warstwa kleju). Warto przeglądać zdjęcia realnych napraw i ćwiczyć rozpoznawanie po samym wyglądzie złącza.
Czy na egzaminie można rozpoznać metodę łączenia tylko po kształcie złącza?
Często tak, bo zadania opierają się na charakterystycznych śladach: spoinie, punktach zgrzewu, menisku lutu lub warstwie kleju. Jeśli rysunek jest mało szczegółowy, trzeba szukać dodatkowych sygnałów: czy jest zakładka, czy styk, czy pokazano linię spoiny. W razie wątpliwości porównaj z cechami alternatyw.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że spawanie polega na trwałym łączeniu metali przez miejscowe stopienie materiału (często z dodatkiem spoiwa), co daje charakterystyczną spoinę.

Materiały:

  • Podręczniki i skrypty szkolne z technologii napraw nadwozi (działy: spawanie, zgrzewanie, lutowanie, klejenie)
  • Materiały producentów urządzeń spawalniczych i zgrzewarek (opisy cech złączy i zastosowań)
  • Katalogi i instrukcje klejów konstrukcyjnych do napraw karoserii (wymagania przygotowania powierzchni)
