Hamulce w pojazdach najczęściej spotkasz jako tarczowe lub bębnowe. W hamulcu tarczowym elementem ciernym jest tarcza, a docisk realizuje zacisk hamulcowy z tłoczkiem (lub tłoczkami), który wypycha klocki na tarczę. W hamulcu bębnowym zamiast tarczy występuje bęben, a elementy robocze to szczęki rozpierane wewnątrz bębna.

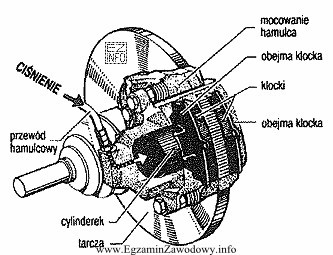

Odpowiedź "tarczowego jednotłoczkowego." jest poprawna, gdy rysunek przedstawia hamulec tarczowy i jednocześnie widać, że zacisk ma jeden tłoczek roboczy (typowo jest to zacisk pływający, gdzie jeden tłoczek dociska klocek od strony wewnętrznej, a drugi klocek dociskany jest przez przesuw zacisku).
Dlaczego pozostałe odpowiedzi są błędne?
- "tarczowego dwutłoczkowego." byłoby właściwe tylko wtedy, gdy na zacisku widać dwa tłoczki (np. po tej samej stronie lub po przeciwnych stronach w zależności od konstrukcji). Jeśli rysunek pokazuje jeden tłoczek, ta odpowiedź nie pasuje.
- "bębnowego." nie pasuje, jeśli na rysunku jest tarcza i zacisk. W bębnowym rozpoznasz zespół szczęk, sprężyn, cylinderka i bębna, a nie tarczy.
- "tarczowego czterotłoczkowego." dotyczy zacisków wielotłoczkowych (często spotykanych w mocniejszych układach), gdzie liczba tłoczków jest wyraźnie większa. Jeśli na rysunku nie ma czterech tłoczków, wybór wynika zwykle z błędnego założenia, że "więcej tłoczków" to standard.
Wskazówka egzaminacyjna: najpierw rozpoznaj rodzaj hamulca (tarcza+zacisk vs bęben+szczęki), a dopiero potem policz/rozpoznaj liczbę tłoczków w zacisku. To ogranicza pomyłki wynikające z pośpiechu i powierzchownej oceny rysunku.
