KWALIFIKACJA ELM6 - CZERWIEC 2019



PYTANIE NR 12.

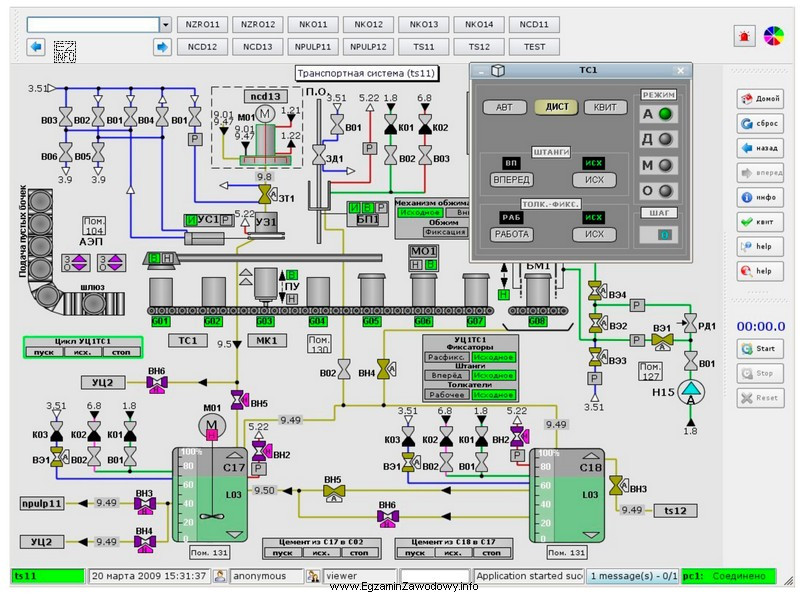

Na rysunku przedstawiono fragment ekranu oprogramowania typu
Ilustracja przedstawia fragment ekranu oprogramowania SCADA/HMI, używanego w systemach automatyki przemysłowej, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
SCADA/HMI to oprogramowanie do wizualizacji i nadzoru procesu: prezentuje stany urządzeń, synoptykę linii, alarmy oraz często trendy i archiwizację danych. SCARA oznacza typ robota, a CAD/CAM i CAE służą do projektowania/analiz, nie do operatorskiej wizualizacji pracy instalacji.

Pełne wyjaśnienie:

Odpowiedź SCADA/HMI jest właściwa, ponieważ ekran takiego oprogramowania służy do nadzoru i wizualizacji pracy procesu lub maszyny. Typowe elementy interfejsu SCADA/HMI to m.in. synoptyki (schematy technologiczne), wskaźniki stanów (praca/awaria/stop), podgląd wartości pomiarowych, przyciski sterowania, a także obsługa alarmów oraz często trendy i rejestracja danych. W praktyce technik mechatronik spotyka to na panelach operatorskich i stanowiskach nadzoru instalacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • SCARA – to określenie konstrukcji robota przemysłowego (rodzaj manipulatora), a nie typ oprogramowania do wizualizacji procesu. Nawet jeśli robot jest sterowany i monitorowany, ekran operatorski nadal klasyfikuje się jako HMI/SCADA.
  • CAD/CAM – są to narzędzia do projektowania (CAD) i przygotowania wytwarzania/obróbki (CAM). Ich interfejs dotyczy modeli, rysunków, ścieżek narzędzia, operacji technologicznych, a nie bieżącego nadzoru stanów czujników/napędów i alarmów procesu.
  • CAE – służy do analiz inżynierskich (np. obliczeń, symulacji). To inny etap pracy niż eksploatacja i nadzór procesu w czasie rzeczywistym.

Wskazówka egzaminacyjna: gdy na ekranie widać elementy związane z pracą instalacji "tu i teraz" (stany, alarmy, trendy, sterowanie), myśl o HMI/SCADA. Gdy widzisz modelowanie/rysunek/siatkę obliczeniową lub operacje wytwarzania – to raczej CAD/CAE/CAM.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest SCADA i do czego służy w przemyśle?
SCADA to klasa systemów do nadzoru procesu i akwizycji danych. Umożliwia podgląd stanów urządzeń, alarmowanie, trendy, archiwizację oraz często raportowanie. W praktyce działa nad sterownikami (np. PLC), zbiera dane i prezentuje je operatorowi.
Co oznacza skrót HMI i czym różni się od SCADA?
HMI to interfejs operatora (wizualizacja i obsługa maszyny), często na panelu przy stanowisku. SCADA zwykle obejmuje szerszy poziom: wiele obiektów, zbieranie danych historycznych, alarmy globalne i raporty. W praktyce granice bywają płynne, stąd zapis "SCADA/HMI".
Jak rozpoznać ekran SCADA/HMI na zrzucie ekranu na egzaminie?
Szukaj elementów typowych dla nadzoru: synoptyki linii, ikony napędów i czujników ze stanami, pola wartości (temperatura, ciśnienie), lista alarmów, wykresy trendów i przyciski sterowania (start/stop, tryb). To wskazuje na SCADA/HMI, nie na program projektowy.
Dlaczego odpowiedź SCARA nie pasuje do pytania o typ oprogramowania?
SCARA nie jest oprogramowaniem, tylko typem robota (konstrukcją manipulatora). W pytaniu chodzi o klasę programu widocznego na ekranie. Nawet jeśli ekran dotyczy robota, to nadal jest to zwykle HMI/SCADA służące do obsługi i monitorowania.
Co to jest CAD/CAM i do jakich zadań się go używa?
CAD służy do projektowania (rysunki 2D, modele 3D, dokumentacja). CAM wspiera przygotowanie wytwarzania, np. generowanie ścieżek narzędzia dla obrabiarek CNC. Interfejs CAD/CAM pokazuje modele, operacje i narzędzia, a nie bieżące stany procesu i alarmy.
Co to jest CAE i kiedy spotyka się je w mechatronice?
CAE to narzędzia do analiz inżynierskich, np. symulacji i obliczeń. W mechatronice mogą wspierać dobór elementów, weryfikację wytrzymałości czy zachowania układu w symulacji. Nie służą jednak do operatorskiego nadzoru instalacji w czasie rzeczywistym.
Jakie funkcje są najbardziej typowe dla systemów SCADA?
Najczęściej spotkasz: alarmy (lista i potwierdzanie), trendy (wykresy), podgląd stanów, sterowanie podstawowe, archiwizację danych i czasem raporty. To odróżnia SCADA od programów stricte projektowych, które pracują na modelach i dokumentacji.
Czy HMI zawsze działa na panelu operatorskim, a SCADA na komputerze?
To częste skojarzenie, ale nie jest regułą. HMI bywa na panelu, a SCADA na stacji operatorskiej, jednak współczesne rozwiązania mogą działać na różnych platformach (PC, panel, web). Na egzaminie ważniejsza jest funkcja ekranu: wizualizacja i nadzór procesu.
Jakie błędy najczęściej prowadzą do pomylenia SCADA z CAD/CAE?
Najczęstszy błąd to kierowanie się "technicznym wyglądem" bez analizy funkcji. CAD/CAE pokazują modele/rysunki/siatki/operacje, a SCADA/HMI pokazuje stany, alarmy i pomiary. Pomaga pytanie kontrolne: czy ekran służy do eksploatacji procesu, czy do projektowania?
Jak przygotować się do zadań z rozpoznawania oprogramowania SCADA/HMI?
Oglądaj przykładowe ekrany synoptyczne i alarmowe w materiałach producentów oraz w kursach automatyki. Ćwicz rozpoznawanie: lista alarmów, trendy, obiekty technologiczne, przyciski start/stop. Porównuj to z widokami CAD/CAE (model/rysunek/symulacja), by utrwalić różnice.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że sCADA/HMI to oprogramowanie do wizualizacji i nadzoru procesu: prezentuje stany urządzeń, synoptykę linii, alarmy oraz często trendy i archiwizację danych.

Źródła:

  • Wikipedia (pl): "SCADA" – https://pl.wikipedia.org/wiki/SCADA (dostęp: 2026-02-18)
  • Wikipedia (pl): "Interfejs człowiek–maszyna" – https://pl.wikipedia.org/wiki/Interfejs_cz%C5%82owiek%E2%80%93maszyna (dostęp: 2026-02-18)
  • Wikipedia (pl): "Robot SCARA" – https://pl.wikipedia.org/wiki/SCARA (dostęp: 2026-02-18)

Materiały:

  • Dokumentacje producentów systemów HMI/SCADA (np. podręczniki użytkownika i przewodniki projektowe)
  • Materiały dydaktyczne z automatyki przemysłowej dotyczące wizualizacji i nadzoru
  • Opisy i przykłady ekranów synoptycznych, alarmów i trendów w systemach SCADA
