KWALIFIKACJA ELE5 - STYCZEŃ 2020 (test 2)



PYTANIE NR 30.

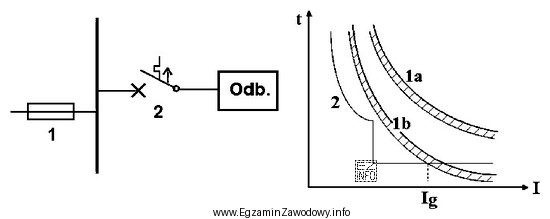

Na rysunku przedstawiono fragment instalacji zasilającej odbiornik oraz charakterystyki czasowo-prądowe zastosowanych zabezpieczeń. Jeżeli bezpiecznik topikowy o charakterystyce 1a zastąpi się szybszym bezpiecznikiem o charakterystyce 1b, to w przypadku zwarcia w odbiorniku selektywność działania zabezpieczeń
Na rysunku przedstawiono fragment instalacji zasilającej odbiornik oraz charakterystyki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Selektywność działania zabezpieczeń oznacza, że w przypadku zwarcia zadziała tylko zabezpieczenie najbliżej miejsca zwarcia, nie powodując wyłączenia innych części instalacji. Na podstawie charakterystyk czasowo-prądowych można zauważyć, że zabezpieczenie 1b jest szybsze niż 1a, co oznacza, że dla prądów zwarciowych mniejszych od Ig zabezpieczenie 1b zadziała szybciej niż zabezpieczenie 2, zachowując selektywność. Dla prądów większych od Ig oba zabezpieczenia (1b i 2) mogą zadziałać niemal jednocześnie, co może naruszyć selektywność.
