W instalacjach energetycznych występuje kilka "obiegów" (torów przepływu), rozumianych jako drogi, którymi przemieszczają się różne media. Kluczem jest rozpoznanie jakie medium przedstawia schemat.

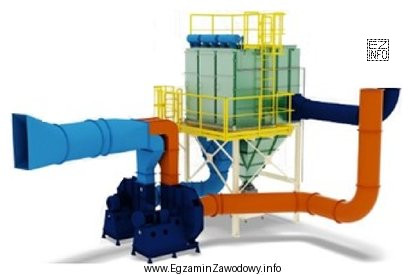

Obieg spalinowy (tor spalin) obejmuje elementy, którymi przepływają spaliny: od strefy spalania, przez kanały spalin i ewentualne urządzenia odzysku ciepła, aż do miejsca odprowadzenia. W praktyce są to m.in. kanały spalinowe, ciągi spalin, elementy odprowadzania i często element wylotowy prowadzący do komina. To odróżnia go od torów, w których medium jest cieczą lub para.
Odpowiedź "spalinowego." jest poprawna, ponieważ wskazuje właśnie na medium będące produktem spalania, czyli spaliny, a nie paliwo ani woda/para.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "paliwowego." – obieg paliwowy dotyczy doprowadzenia i przygotowania paliwa (np. rurociągi paliwa ciekłego/gazowego, podajniki), a nie drogi spalin po procesie spalania. To inny tor i inne elementy instalacji.
- "wodnego." – w obiegu wodnym medium jest woda (np. w obiegach chłodzenia lub w części wodnej wymiennika/kotła). Schemat obiegu wodnego zwykle akcentuje rurociągi wody, pompy, zawory, a nie elementy odprowadzania spalin.
- "wodno-parowego." – obieg wodno-parowy obejmuje wytwarzanie i przepływ pary oraz wody zasilającej (np. parownik, przegrzewacz, rurociągi pary, układ zasilania). Jest związany z czynnikiem roboczym w części wodno-parowej, a nie z produktami spalania.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się obiegi o różnych mediach, najpierw zidentyfikuj na schemacie elementy typowe dla danego toru (spaliny vs woda/para vs paliwo). Dopiero potem wybierz nazwę obiegu.
