W obwodzie pompy paliwa występują zwykle cztery kluczowe elementy: źródło zasilania, zabezpieczenie (bezpiecznik), element łączący prąd roboczy (najczęściej przekaźnik) oraz sama pompa jako odbiornik.
W treści podano dwa ważne fakty diagnostyczne: silnik pompy jest sprawny oraz bezpiecznik jest dobry. To ogranicza prawdopodobne przyczyny usterki w kierunku elementu, który odpowiada za załączenie obwodu, a nie wytwarzanie ciśnienia paliwa.
Odpowiedź "przekaźnik sterowania pompą" jest właściwa, ponieważ przekaźnik jest typowym elementem wykonawczym sterującym doprowadzeniem zasilania do pompy. Uszkodzenie styków, cewki lub połączeń przekaźnika może powodować, że pompa nie dostanie napięcia mimo sprawnego odbiornika i zabezpieczenia.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "zestaw wtryskiwaczy" – wtryskiwacze nie są elementem, który bezpośrednio załącza zasilanie pompy; nawet usterka wtryskiwaczy nie tłumaczy wprost braku włączenia pompy przy sprawnym zasilaniu i odbiorniku.
- "pompa paliwowa" – treść wskazuje, że silnik pompy jest sprawny, więc wymiana pompy byłaby nielogiczna na tym etapie; problem dotyczy raczej sterowania/załączania.

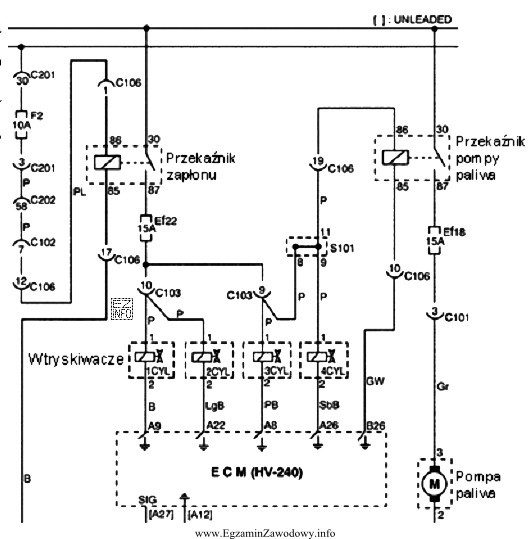

- "przekaźnik sterowania wtryskiwaczami" – to inny obwód. Mylenie przekaźników jest częste, ale schemat (do którego odnosi się pytanie) ma pozwolić odróżnić przekaźnik pompy od przekaźnika zasilania/sterowania wtryskiem.
W przygotowaniu do egzaminu warto ćwiczyć analizę schematów: najpierw identyfikuj tor mocy (zasilanie odbiornika), potem tor sterowania (co wysterowuje przekaźnik) i dopiero na końcu dobieraj element do wymiany.
