KWALIFIKACJA BUD11 - CZERWIEC 2017 (test 3)

PYTANIE NR 25.

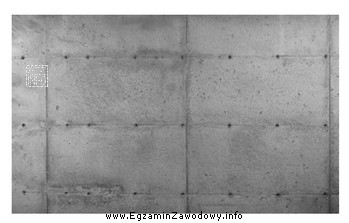

Na rysunku przedstawiono fragment ściany, która została wykonana z
Ilustracja przedstawia fragment ściany wykonanej z betonu w technologii monolitycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Technologia monolityczna oznacza wykonanie ściany przez ułożenie mieszanki betonowej w szalunku na budowie i jej związanie w jednej całości, bez podziałów na prefabrykaty. W rozwiązaniach z bloczków lub płyt występują wyraźne spoiny/łączenia elementów, a w technologii uprzemysłowionej typowe są złącza prefabrykatów.

Pełne wyjaśnienie:

Ściana wykonana z betonu w technologii monolitycznej powstaje na budowie: najpierw przygotowuje się zbrojenie (jeśli to żelbet), następnie montuje się szalunki (deskowanie), a potem betonuje element i pielęgnuje beton do uzyskania wymaganych właściwości. Kluczową cechą monolitu jest to, że po rozszalowaniu otrzymuje się jednolity element, bez regularnych podziałów wynikających z murowania lub montażu gotowych płyt/paneli.

Odpowiedź "płyt gipsowych Pro-Monta" nie pasuje do ściany betonowej, ponieważ płyty g-k tworzą lekkie przegrody okładzinowe na ruszcie; typowo rozpoznaje się je po cienkich warstwach i rozwiązaniach suchej zabudowy, a nie po masywnym przekroju betonu.

Odpowiedź "bloczków betonowych" odnosi się do ścian murowanych. Dla murów charakterystyczne są spoiny (poziome i pionowe) oraz powtarzalny moduł elementów. Na rysunkach zwykle widać podział na bloczki lub oznaczenie muru, a nie jednolitą bryłę betonu.

Odpowiedź "betonu w technologii uprzemysłowionej" dotyczy prefabrykacji i montażu elementów wytworzonych w zakładzie. W takich rozwiązaniach często występują złącza prefabrykatów, szczeliny montażowe, elementy łączące czy powtarzalne panele. W monolicie dominują natomiast cechy betonowania w miejscu wbudowania (ciągłość elementu, brak podziału na prefabrykaty).

Wskazówka egzaminacyjna: aby odróżnić monolit od muru i prefabrykatu, szukaj na rysunku (1) regularnych spoin/podziałów (mur), (2) złączy i styków paneli (prefabrykat), (3) jednolitego przekroju z ewentualnym zbrojeniem i szalunkiem (monolit).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Beton monolityczny to element wykonany na budowie przez ułożenie mieszanki betonowej w szalunku i jej związanie w miejscu wbudowania. Po rozszalowaniu powstaje jednolita konstrukcja (np. ściana), bez typowych podziałów na bloczki lub prefabrykowane panele.
Monolit zwykle jest pokazany jako ciągły element z ewentualnym zbrojeniem i szalunkiem, bez widocznych styków montażowych. Prefabrykaty częściej mają zaznaczone złącza, styki paneli, szczeliny lub powtarzalny podział na elementy produkowane w zakładzie.
Ściana z bloczków jest murowana z wielu małych elementów połączonych zaprawą, więc ma spoiny poziome i pionowe. Monolit powstaje przez jednorazowe betonowanie w szalunku (ciągłość materiału), a nie przez układanie modułowych elementów.
Technologia uprzemysłowiona najczęściej oznacza prefabrykację: elementy betonowe/żelbetowe powstają w zakładzie produkcyjnym, a na budowie są montowane i łączone. W praktyce rozpoznaje się ją po złączach prefabrykatów oraz typowych detalach montażowych.
Nie. Ściana żelbetowa może być wykonana monolitycznie (betonowana w szalunku na budowie) albo jako prefabrykowana (panel żelbetowy). O tym, która technologia została zastosowana, decyduje sposób wykonania i obecność złączy/styków elementów.
Ściany z płyt g-k to zwykle cienkie okładziny na ruszcie, często z pustką w środku i warstwami płyt po obu stronach. Nie mają masywnego, jednolitego przekroju typowego dla betonu. Na rysunku mogą występować oznaczenia profili i okładzin.
Monolit wybiera się m.in. przy nietypowych kształtach, potrzebie dużej szczelności i ciągłości konstrukcji, ograniczeniach transportu prefabrykatów lub gdy łatwiej zorganizować szalunki i betonowanie na miejscu. Prefabrykacja bywa korzystna przy powtarzalności i szybkim montażu.
Częsty błąd to skupienie się na jednym symbolu i pominięcie cech kluczowych (spoiny, złącza, ciągłość elementu). Inny błąd to mylenie "beton" z "monolitem" bez rozróżnienia prefabrykacji. Warto zawsze szukać podziałów i sposobu łączenia elementów.
Sugeruje to ciągły przekrój betonu, brak regularnych spoin jak w murze oraz ewentualne oznaczenia zbrojenia w przekroju. W detalach mogą pojawić się informacje o deskowaniu/szalunku lub o etapie betonowania. Zawsze porównuj to z typowymi stykami prefabrykatów.
Ćwicz rozpoznawanie detali na rysunkach: mury z bloczków (spoiny), ściany lekkie (warstwy płyt), monolit (ciągłość), prefabrykat (złącza). Rób krótkie notatki cech rozróżniających i rozwiązuj zadania z ilustracjami, analizując każdy wariant odpowiedzi.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Technologia monolityczna oznacza wykonanie ściany przez ułożenie mieszanki betonowej w szalunku na budowie i jej związanie w jednej całości, bez podziałów na prefabrykaty."

Materiały:

  • Podręczniki i skrypty z technologii robót betoniarskich i żelbetowych (działy: konstrukcje monolityczne i prefabrykowane)
  • Materiały szkolne/branżowe z czytania rysunku budowlanego (przekroje ścian, oznaczenia materiałów)
  • Instrukcje producentów systemów szalunkowych i prefabrykatów (cechy połączeń, typowe detale)
