Przejście grodziowe (często nazywane też przepustem grodziowym) to rozwiązanie konstrukcyjno-wyposażeniowe, które pozwala przeprowadzić przez grodź element instalacji (np. rurę, przewód, wiązkę kabli) bez przypadkowego osłabiania przegrody oraz z zachowaniem wymaganych cech eksploatacyjnych.
W praktyce okrętowej takie przejścia projektuje się i montuje tak, aby:
- zapewnić prawidłowe przejście instalacji przez przegrodę,
- ograniczyć ryzyko uszkodzeń na krawędziach otworu,
- umożliwić wykonanie uszczelnienia (jeżeli jest wymagane dla danej przegrody i funkcji),
- ułatwić prefabrykację sekcji i późniejszy montaż wyposażenia.

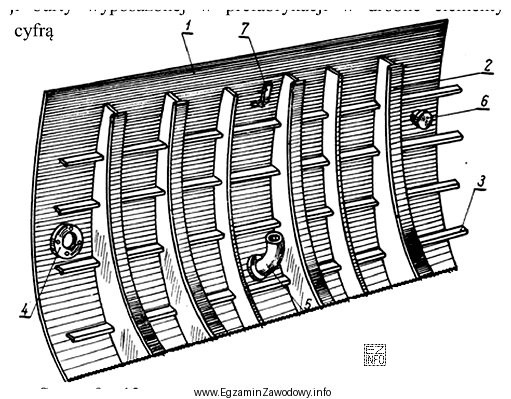

W zadaniu kluczowa jest umiejętność odczytania rysunku i skojarzenia symbolu/kształtu elementu z jego funkcją. Odpowiedź "4" jest poprawna, ponieważ wskazuje na element opisany jako przejście grodziowe w danym fragmencie sekcji.
Pozostałe odpowiedzi są niepoprawne, gdyż odnoszą się do innych numerów oznaczeń na rysunku, które wskazują inne części konstrukcji lub wyposażenia niż przejście grodziowe. Typowym błędem jest wybór numeru elementu znajdującego się blisko grodzi (np. usztywnienia lub detalu poszycia), ale samo położenie nie przesądza o funkcji elementu. Na egzaminie warto najpierw rozpoznać, czy wskazywany detal jest "przepustem/przejściem" (ma cechy elementu przeprowadzającego instalację), a dopiero potem odczytać jego oznaczenie.
Wskazówka do nauki: gdy w opisie pojawia się "przejście" lub "przepust", szukaj na rysunku elementu z wyraźnym otworem/gniazdem i detalem obróbki/kołnierza, a nie typowego profilu usztywniającego.
