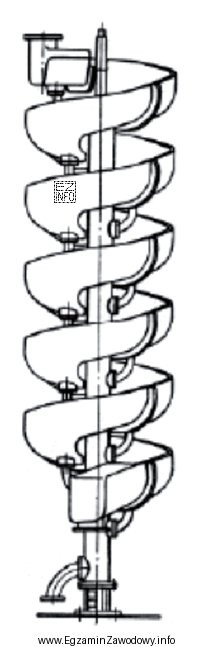

W zadaniu trzeba zidentyfikować urządzenie z rysunku na podstawie cech konstrukcyjnych i zasady działania, a nie tylko na podstawie samej obecności wody czy kształtu stożka. Poprawna odpowiedź to separator strumieniowo-zwojowy, czyli urządzenie, w którym materiał w postaci zawiesiny przepływa po torze spiralnym/zwojowym. W takim układzie rozdział jest efektem działania grawitacji, sił bezwładności oraz różnic w prędkości ruchu ziaren o różnej gęstości i uziarnieniu.
Dlaczego pozostałe odpowiedzi nie pasują do takiego rysunku i zasady pracy?
- Osadnik stożkowy wieloproduktowy jest kojarzony przede wszystkim z sedymentacją i zagęszczaniem w zbiorniku o geometrii stożka, gdzie materiał opada, a ciecz klaruje się u góry. Jest to inna funkcja procesu niż rozdział w korycie spiralnym.
- Klasyfikator niemechaniczny stożkowy (urządzenie stożkowe do rozdziału ziarnowego) opiera się na warunkach sedymentacji/unoszenia w przestrzeni stożka. Typową cechą rozpoznawczą jest właśnie stożkowa komora klasyfikacji, a nie kanał spiralny.
- Wzbogacalnik zawiesinowy ośrodkowy odnosi się do wzbogacania w ośrodku ciężkim (zawiesinie). Kluczowa jest praca w medium o podwyższonej gęstości i wydzielanie frakcji "pływającej" i "tonącej", co konstrukcyjnie zwykle nie odpowiada separatorowi spiralnemu.
Wskazówka egzaminacyjna: przy rozpoznawaniu urządzeń na rysunkach najpierw ustal, czy element aktywny ma kształt spiralny/zwojowy, czy jest to komora stożkowa do sedymentacji/klasyfikacji, oraz czy proces dotyczy wzbogacania grawitacyjnego czy raczej zagęszczania/klasyfikacji. To często pozwala uniknąć mylenia podobnych nazw.
