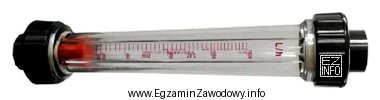

Poprawna odpowiedź to "rotametr", ponieważ jest to przyrząd do pomiaru (i często orientacyjnej regulacji) przepływu cieczy lub gazów. Jego charakterystyczną cechą konstrukcyjną jest przezroczysta, stożkowa rurka (zmienny przekrój) oraz pływak, który unosi się na strumieniu medium. Wraz ze wzrostem przepływu pływak podnosi się wyżej, a odczytu dokonuje się z podziałki przepływu.
Odpowiedź "wakuometr" jest nieprawidłowa, bo wakuometr służy do pomiaru podciśnienia (ciśnienia niższego od atmosferycznego). Typowo ma obudowę z tarczą i wskazówką, ale nie ma stożkowej rurki z pływakiem charakterystycznej dla rotametru.
Odpowiedzi "woltomierz" i "amperomierz" są błędne, ponieważ dotyczą wielkości elektrycznych: odpowiednio napięcia i natężenia prądu. Nawet jeśli są to mierniki analogowe z tarczą, ich skale są opisane w jednostkach elektrycznych (V lub A), a nie w jednostkach przepływu. W praktyce przemysłowej rozróżnienie przyrządów po mierzonym parametrze jest kluczowe dla bezpiecznej obsługi i diagnostyki instalacji maszyn.
- Wskazówka egzaminacyjna: jeśli widzisz pływak w rurce i skalę przepływu, myśl o rotametrze.
- Wskazówka praktyczna: przy awarii układu pneumatycznego/mediów sprawdź, czy wskaźnik dotyczy przepływu (rotametr), czy ciśnienia/podciśnienia (manometr/wakuometr).
