KWALIFIKACJA GIW11 - PAŹDZIERNIK 2016

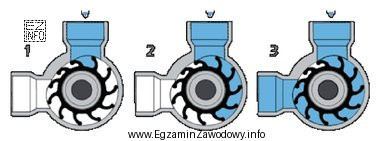

W pompie wirowej (odśrodkowej) proces przekazywania energii cieczy ma charakter ciągły, ale na schematach dydaktycznych często pokazuje się go jako kolejne etapy:

• ssanie – dopływ cieczy do króćca ssawnego i wypełnianie części wirnikowej,
• oddziaływanie wirnika – łopatki wirnika nadają cieczy dużą prędkość (energia mechaniczna wału przechodzi w energię ruchu cieczy),
• wzrost ciśnienia – w korpusie spiralnym lub dyfuzorze część energii prędkości zamienia się na energię ciśnienia,
• tłoczenie – ciecz opuszcza pompę króćcem tłocznym i płynie do instalacji.

Dlatego, jeśli rysunek pokazuje zmianę stanu przepływu i wzrost ciśnienia/energii cieczy na drodze przez wirnik i korpus, poprawnym wskazaniem jest pompa wirowa.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• Młyn palcowy służy do rozdrabniania przez uderzenia/ścieranie w strefie roboczej; schemat jego pracy dotyczyłby toru cząstek i elementów rozdrabniających, a nie etapów wzrostu ciśnienia cieczy.
• Sito odwadniające realizuje rozdział faz (odsiew i odprowadzanie wody); typowy schemat pokazuje przepływ nadawania po pokładzie sita i odpływ przesiewu/odsiewu, a nie pracę wirnika.
• Kruszarka młotkowa rozdrabnia materiał stały uderzeniami młotków; na rysunku spodziewane byłyby elementy: rotor z młotkami, płyty udarowe, ruszt, a nie obieg cieczy i przemianę energii w korpusie.

Wskazówka egzaminacyjna: w zadaniach "na rysunku etapy pracy" szukaj elementu, który zmienia energię medium (wirnik/łopatki) oraz oznaczeń ssanie–tłoczenie. To najczęściej odróżnia pompę od urządzeń do rozdrabniania i przesiewania.
