KWALIFIKACJA BUD14 + BUD15 - STYCZEŃ 2023 (test 2)

Pale fundamentowe to elementy przenoszące obciążenia budowli na głębsze warstwy gruntu.

Stosuje się je, gdy nośność gruntu przy powierzchni jest niewystarczająca lub gdy trzeba ograniczyć osiadania. Dobór metody (np. Franki, CFA) zależy od warunków gruntowych i technologii robót.

Najczęściej analizuje się kolejność etapów: czy jest wiercenie czy wbijanie, kiedy pojawia się beton, jak wygląda narzędzie oraz w którym momencie wprowadza się zbrojenie.

W zadaniach egzaminacyjnych kluczem jest dopasowanie tej sekwencji do nazwy technologii.

CFA jest popularna i wiele osób kojarzy ją automatycznie z "palami wierconymi". To prowadzi do błędu, gdy na schemacie widać inną kolejność robót.

W CFA charakterystyczne jest użycie świdra ciągłego i betonowanie podczas wycofywania narzędzia, co nie pasuje do każdego rysunku.

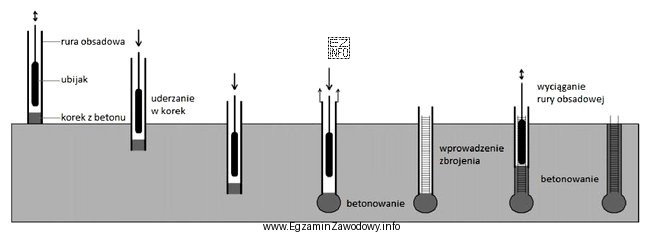

"Pale Franki" to określenie konkretnej technologii palowania, rozpoznawanej przez typowy przebieg robót przedstawiany na schematach.

Na budowie nazwa ta pomaga jednoznacznie wskazać metodę wykonania, a więc także wymagany sprzęt, organizację prac oraz sposób kontroli jakości wykonania pala.

Najważniejsze są elementy procesu, które odróżniają technologie: rodzaj narzędzia (np. świder, rura, osprzęt do wbijania), moment betonowania oraz sposób formowania trzonu pala.

Warto też zwrócić uwagę na miejsce wprowadzania zbrojenia i ewentualne etapy usuwania osprzętu.

Pale wybiera się m.in. przy słabonośnych gruntach przy powierzchni, wysokim poziomie wody, dużych obciążeniach od obiektu lub konieczności ograniczenia osiadań.

To decyzja projektowa wynikająca z rozpoznania geotechnicznego i przyjętej technologii wykonania robót ziemnych oraz fundamentowych.

Nie zawsze w tej samej formie i zakresie. Zależy to od projektu i od tego, jakie siły ma przenosić pal (ściskanie, rozciąganie, zginanie) oraz od technologii wykonania.

W zadaniach szkolnych zbrojenie bywa elementem rozpoznawczym, ale nie jest jedyną cechą metody.

Częsty błąd to wybór "najbardziej znanej" nazwy bez analizy rysunku. Inny błąd to pomijanie kolejności etapów i skupienie się tylko na jednym detalu (np. samym betonowaniu).

Pomaga metoda: najpierw opisz własnymi słowami etapy z rysunku, potem dopasuj nazwę.

W ujęciu ogólnym pale wiercone powstają po wykonaniu otworu (wybraniu gruntu), a pale przemieszczeniowe formuje się przez wciskanie/wbijanie narzędzia, które przemieszcza grunt.

Na schemacie widać to po narzędziu i po tym, czy pokazano urobek/otwór, czy raczej zagęszczanie gruntu wokół.

Najlepiej uczyć się na zestawach schematów: dla każdej metody zapamiętać 2–3 cechy rozpoznawcze i typową kolejność robót.

Ćwicz też "czytanie" rysunku: co jest narzędziem, co jest betonem, kiedy pojawia się zbrojenie. To zwykle wystarcza do pewnego wyboru odpowiedzi.
