PYTANIE NR 24.

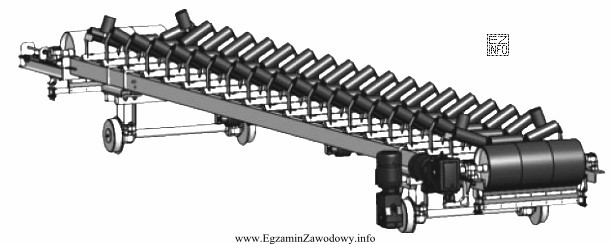

Na rysunku przedstawiono konstrukcję jezdną przenośnika
Ilustracja przedstawia konstrukcję jezdną przenośnika taśmowego, co jest zgodne z kontekstem pytania egzaminacyjnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "taśmowego." jest właściwa, ponieważ na konstrukcji widać zestawy krążników ustawione w nieckę (układ V), typowe dla podparcia taśmy i utrzymania materiału sypkiego. Brak kubełków, płyt stalowych oraz zgrzebeł wyklucza pozostałe typy przenośników.

Pełne wyjaśnienie:

Przenośnik taśmowy rozpoznaje się po elementach, które podpierają i prowadzą taśmę. Najbardziej charakterystyczne są zestawy krążników (rolek) ustawione tak, aby tworzyć nieckę – zwykle w kształcie litery V. Taki układ stabilizuje taśmę i ogranicza zsypywanie się materiału podczas transportu.

Na przedstawionej konstrukcji widać powtarzalne zestawy rolek w układzie nieckowym oraz duży walcowy element na końcu (typowy bęben napędowy lub zwrotny) wraz z zespołem napędowym. To zestaw cech, który jednoznacznie pasuje do przenośnika taśmowego, nawet jeśli sama taśma nie jest pokazana.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "członowego płytowego." – przenośnik płytowy ma widoczne płyty (człony) połączone zwykle z łańcuchem. Zamiast krążników nieckowych powinny dominować elementy nośne w postaci płyt.
  • "kubełkowego." – przenośnik kubełkowy ma kubełki zamocowane do taśmy lub łańcucha. To bardzo łatwy do rozpoznania element roboczy, którego tutaj nie widać.
  • "zabierakowego zgrzebłowego." – przenośnik zgrzebłowy pracuje z zabierakami (zgrzebłami) przesuwającymi materiał w korycie. Brak koryta roboczego i brak zgrzebeł wyklucza ten typ.

Wskazówka egzaminacyjna: gdy na rysunku widzisz krążniki w układzie V, w pierwszej kolejności rozważ przenośnik taśmowy. Gdy widzisz kubełki – kubełkowy; gdy płyty – płytowy; gdy zgrzebła w korycie – zgrzebłowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przenośnik taśmowy i do czego służy?
Przenośnik taśmowy to urządzenie transportu ciągłego, w którym materiał jest przenoszony na elastycznej taśmie poruszającej się po krążnikach i bębnach. Stosuje się go głównie do transportu materiałów sypkich lub drobnych na krótsze i dłuższe odcinki w zakładach przemysłowych.
Jak rozpoznać przenośnik taśmowy na rysunku technicznym?
Najczęściej rozpoznasz go po zestawach krążników podtrzymujących taśmę oraz po bębnach na końcach. Typową cechą jest układ krążników tworzących nieckę (V), co pozwala utrzymać materiał na taśmie. Brak kubełków i zgrzebeł też jest ważną wskazówką.
Dlaczego krążniki w układzie nieckowym są typowe dla przenośników taśmowych?
Układ nieckowy (V) powoduje, że taśma przyjmuje kształt korytka. Dzięki temu materiał sypki ma mniejszą tendencję do zsuwania się na boki, a przenośnik może pracować stabilniej. To jedna z najbardziej diagnostycznych cech, gdy identyfikujesz typ przenośnika wyłącznie po konstrukcji wsporczej.
Co odróżnia przenośnik kubełkowy od taśmowego w praktyce?
Przenośnik kubełkowy ma kubełki przymocowane do taśmy lub łańcucha i transportuje materiał "porcjami", często pionowo lub stromo. W przenośniku taśmowym materiał leży bezpośrednio na taśmie i jest podtrzymywany przez krążniki. Na rysunku kubełki są zwykle widoczne i łatwe do wychwycenia.
Jakie elementy wskazują na przenośnik członowy płytowy?
W przenośniku członowym płytowym kluczowe są płyty (człony) tworzące powierzchnię transportową, zwykle połączone z łańcuchem. Zamiast typowych krążników nieckowych dominują elementy nośne w postaci segmentów stalowych. Jeśli na rysunku widzisz zachodzące na siebie płyty, to mocny sygnał przenośnika płytowego.
Co to jest przenośnik zabierakowy zgrzebłowy i jak go poznać?
Przenośnik zgrzebłowy przemieszcza materiał wewnątrz koryta za pomocą zgrzebeł (zabieraków) zamocowanych do łańcucha. Na rysunkach często widać tor ruchu łańcucha oraz elementy zgarniające, które "ciągną" materiał. Brak taśmy i krążników nieckowych odróżnia go od przenośnika taśmowego.
Czy brak taśmy na rysunku oznacza, że to nie jest przenośnik taśmowy?
Nie. Czasem rysunek pokazuje tylko konstrukcję jezdną albo układ wsporczy, bez taśmy. Wtedy rozpoznajesz typ przenośnika po elementach pośrednich: krążnikach, bębnach oraz zespole napędowym. Jeśli widzisz krążniki w układzie nieckowym, to nadal silna przesłanka przenośnika taśmowego.
Jakie są najczęstsze pomyłki na egzaminie przy rozpoznawaniu przenośników?
Typowe błędy to mylenie krążników z innymi rolkami i wybieranie odpowiedzi "na skrót". Często też uczniowie ignorują brak elementów rozstrzygających (kubełków, płyt, zgrzebeł) i skupiają się na ogólnym kształcie ramy. Pomaga metoda: najpierw szukaj elementu nośnego materiału.
Kiedy stosuje się konstrukcję jezdną w przenośniku taśmowym?
Konstrukcja jezdna bywa stosowana, gdy potrzebna jest zmiana miejsca wysypu lub pracy urządzenia, np. na składowiskach, przy hałdowaniu, w punktach przeładunku. Wózek na kołach porusza się po torowisku, a elementy przenośnika (krążniki, bęben, napęd) są zabudowane na ramie umożliwiającej przestawianie.
Jak przygotować się do zadań z rozpoznawania przenośników na rysunkach?
Ucz się "po cechach": krążniki nieckowe i bębny → taśmowy; kubełki → kubełkowy; płyty/segmenty → płytowy; zgrzebła i koryto → zgrzebłowy. Warto przeglądać fotografie i modele 3D oraz podpisywać elementy. Na egzaminie analizuj po kolei: element nośny, napęd, prowadzenie.
