KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2020



PYTANIE NR 31.

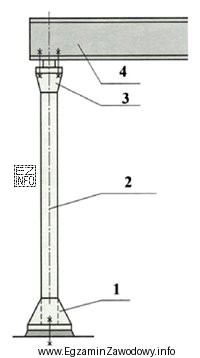

Na rysunku przedstawiono konstrukcję stalowego słupa jednokondygnacyjnego. Cyframi od 1 do 4 oznaczono odpowiednio
Na rysunku przedstawiono konstrukcję stalowego słupa jednokondygnacyjnego. Cyframi od 1
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku cyfra 1 oznacza stopę słupa, która jest jego podstawą i służy do przenoszenia obciążeń na fundament. Cyfra 2 oznacza trzon słupa, czyli pionowy element konstrukcyjny przenoszący obciążenia pionowe. Cyfra 3 oznacza głowicę, która jest górną częścią słupa i służy do połączenia słupa z innymi elementami konstrukcyjnymi, takimi jak belki czy podciągi. Cyfra 4 oznacza podciąg, który jest poziomym elementem konstrukcyjnym, współpracującym ze słupem w celu przenoszenia obciążeń poziomych.
