W geodezji inżynieryjnej korektę położenia osi konstrukcyjnych można rozumieć jako doprowadzenie wyznaczonych/wytyczonych osi do położenia zgodnego z projektem, gdy pojawią się odchyłki (np. po kontroli tyczenia lub po pomiarze elementów już wykonanych). W ujęciu metodycznym kluczowe jest, czy rozwiązanie uzyskuje się przez konstrukcję geometryczną na rysunku, czy przez rachunek na liczbach (współrzędnych, przyrostach, transformacjach).
Określenie "graficzny" odnosi się do sytuacji, w której sposób postępowania opiera się na rysunku: wykonuje się konstrukcje (linie równoległe/prostopadłe, przecięcia, odkładanie odcinków w skali, przenoszenie kierunków), aby wyznaczyć poprawione położenia osi lub zależności pomiędzy nimi. Taka metoda jest rozpoznawalna po tym, że "narzędziem obliczeń" staje się rysunek i geometria, a nie zestaw działań arytmetycznych.
Odpowiedzi odwołujące się do "cyfrowy" i "numeryczny" są myląco podobne, ale w kontekście metodyki zwykle sugerują podejście oparte na danych liczbowych: współrzędnych, przyrostach, obliczeniach kontrolnych i wynikach uzyskiwanych rachunkowo (np. w arkuszu kalkulacyjnym lub oprogramowaniu geodezyjnym). To inny sposób uzyskania korekty niż konstrukcja graficzna.
Odpowiedź "wektorowy" najczęściej kojarzy się z formatem/rodzajem zapisu grafiki (wektory vs raster) albo z opisem wielkości kierunkowych w matematyce. Sama etykieta "wektorowy" nie jest typowym, jednoznacznym określeniem metody korekty osi w praktyce egzaminacyjnej; bez doprecyzowania mogłaby dotyczyć danych, a nie procesu.

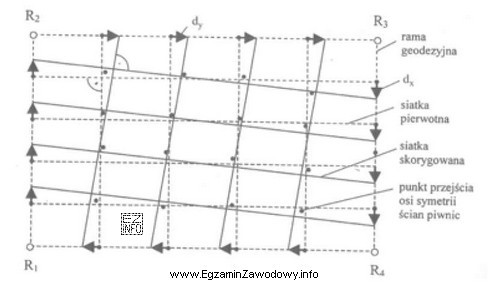

- Wskazówka egzaminacyjna: jeśli na rysunku widać konstrukcje geometryczne (przecięcia linii, odkładanie odległości w skali, zależności prostopadłości/równoległości), najczęściej chodzi o podejście graficzne.
- Typowa pułapka: wybór "cyfrowy", bo brzmi nowocześnie, mimo że rysunek pokazuje klasyczną konstrukcję geometryczną.
