W rysunku technicznym sposób przedstawienia obiektu rozpoznaje się po tym, z jakiego kierunku jest on pokazany oraz czy rysunek ujawnia wnętrze elementu (co jest typowe dla przekrojów).

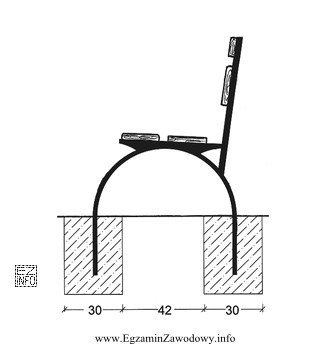

Odpowiedź "w przekroju poprzecznym." jest właściwa, gdy rysunek pokazuje ławkę po przecięciu płaszczyzną przebiegającą poprzecznie do jej zasadniczego kierunku (osi długości). W praktyce w takim ujęciu widać m.in. profil siedziska i oparcia, przekrój desek lub elementów konstrukcyjnych, a elementy "przecięte" bywają oznaczone kreskowaniem. Przekrój służy do pokazania grubości, warstw, kształtu profilu oraz rozwiązań konstrukcyjnych, których nie widać na samym widoku.
Dlaczego pozostałe odpowiedzi nie pasują do przekroju poprzecznego?
- "w rzucie poziomym." dotyczy widoku z góry (plan). W rzucie poziomym typowo rozpoznaje się obrys ławki, jej długość/szerokość i rozmieszczenie elementów, ale bez informacji o przecięciu i o profilu w pionie.
- "w przekroju podłużnym." oznacza cięcie prowadzone wzdłuż osi długości. Taki przekrój ujawnia np. układ wzdłużny elementów, ale nie jest "poprzeczny"; różnica wynika z kierunku płaszczyzny cięcia względem osi obiektu.
- "w widoku z przodu." to rzutowanie bez "przecinania" obiektu. Widok może pokazywać wysokość i kształt z przodu, lecz zasadniczo nie prezentuje wnętrza elementów tak jak przekrój (brak typowych cech przekroju, np. obszarów przeciętych).
Wskazówka egzaminacyjna: gdy masz do wyboru rzut/widok/przekrój, najpierw szukaj cech przekroju (płaszczyzna cięcia, kreskowanie, pokazanie profilu). Potem ustal, czy cięcie jest poprzeczne czy wzdłużne względem dłuższego kierunku obiektu.
