W kotłowniach parowych jakość wody zasilającej ma kluczowe znaczenie dla trwałości kotła i bezpieczeństwa pracy. Dlatego stosuje się stacje uzdatniania wody, czyli układy, których zadaniem jest doprowadzenie parametrów wody do poziomu odpowiedniego dla pracy kotła (w praktyce: ograniczenie twardości, zawartości soli, zawiesin oraz gazów powodujących korozję).

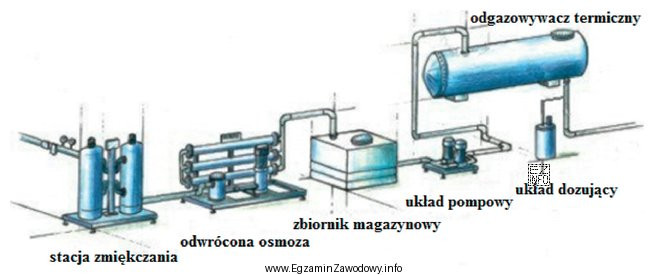

Odpowiedź "stację uzdatniania wody dla kotłów parowych" jest właściwa, gdy na rysunku widoczne są typowe elementy przygotowania wody, takie jak urządzenia filtracyjne, zmiękczające lub demineralizacyjne, zbiorniki, armatura do płukania/regeneracji oraz przewody doprowadzające wodę do dalszej części układu zasilania kotła. Taki układ nie jest "obiegiem kotła", tylko instalacją pomocniczą, która dostarcza wodę o wymaganej jakości.
Dlaczego pozostałe odpowiedzi nie pasują:
- "instalację sprężonego powietrza" – typowo obejmuje sprężarkę, osuszacz, zbiornik powietrza, odwadniacze, reduktory ciśnienia i sieć dystrybucji powietrza. Jej medium roboczym jest gaz, a nie woda technologiczna przygotowywana do zasilania kotła.
- "układ chłodzenia kotła parowego" – chłodzenie dotyczy zwykle konkretnych elementów lub procesów (np. chłodnice, wymienniki), a nie przygotowania wody zasilającej. Funkcją jest odbiór ciepła, a nie poprawa jakości wody.
- "obieg wodny kotła parowego" – to wewnętrzna/bezpośrednio kotłowa cyrkulacja wody i pary (elementy kotła, walczaki/kolektory, rury ekranowe itp.). Stacja uzdatniania jest zwykle zlokalizowana poza samym kotłem i pełni rolę przygotowania medium.
Wskazówka egzaminacyjna: w zadaniach "rozpoznaj instalację na rysunku" szukaj funkcji (co układ ma robić) po charakterystycznych urządzeniach i armaturze, zamiast oceniać tylko ogólny kształt rurociągów.
