W konstrukcji kadłuba jednostki pływającej podstawą orientacji na rysunku jest rozróżnienie elementów poprzecznych i wzdłużnych oraz tego, czy dany element pracuje głównie jako część szkieletu burt/dna/pokładu.

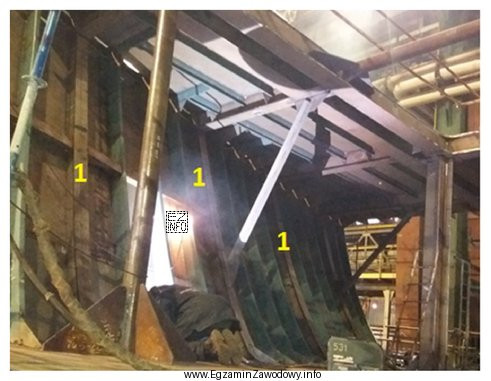

Odpowiedź "wręg ramowy" jest właściwa, gdy oznaczenie na rysunku wskazuje element tworzący poprzeczną ramę (żebro) kadłuba. Wręgi nadają kształt przekrojowi, przenoszą obciążenia i współpracują z poszyciem oraz wzdłużnikami. W praktyce montażu bloków wręgi są kluczowymi elementami ustalającymi geometrię sekcji.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym typie rozróżnienia:
- "pokładnik" kojarzy się z elementem związanym z pokładem (często wzdłużnym), więc wybór tej opcji wynika zwykle z mylenia miejsca w konstrukcji z funkcją poprzecznego usztywnienia.
- "pokładnik ramowy" łączy skojarzenie z pokładem z określeniem "ramowy", co bywa pułapką: przymiotnik brzmi fachowo, ale nie zmienia faktu, że jest to nazwa z innej grupy elementów niż typowa wręga kadłuba, jeśli na rysunku widać poprzeczną ramę w rejonie burty/dna.
- "wzdłużnik burtowy" to element biegnący wzdłuż kadłuba w strefie burty. Uczniowie często wybierają go, gdy na rysunku widzą element "przy burcie", jednak kluczowe jest sprawdzenie kierunku: jeśli element jest poprzeczny (zamykający przekrój), to nie jest wzdłużnikiem.
Wskazówka egzaminacyjna: najpierw określ kierunek przebiegu elementu na rysunku (wzdłużny czy poprzeczny), a dopiero potem dopasuj nazwę. To ogranicza ryzyko pomylenia wręgi z wzdłużnikiem lub pokładnikiem.
