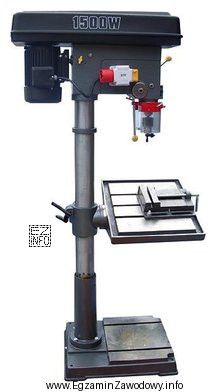

W zadaniu trzeba rozpoznać typ maszyny przedstawionej na rysunku. Wiertarka jest obrabiarką, której podstawowym przeznaczeniem jest wiercenie, czyli wykonywanie otworów (oraz typowo także pogłębianie, rozwiercanie czy gwintowanie po zastosowaniu odpowiednich narzędzi i uchwytów).
Dlaczego poprawna jest odpowiedź "wiertarka"?
Wiertarkę identyfikuje się zwykle po układzie: wrzeciono ustawione do pracy z wiertłem, uchwyt wiertarski (lub oprawka) do mocowania narzędzia oraz elementy umożliwiające ustawienie przedmiotu (stół, podstawa, imadło). Charakterystyczna jest też koncepcja pracy: narzędzie obraca się i jest dosuwane osiowo do materiału.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Frezarka służy głównie do frezowania, czyli kształtowania powierzchni (płaszczyzn, rowków, kieszeni). Typowe cechy to stół krzyżowy i możliwość precyzyjnych posuwów w osiach, a narzędzie to frez (wieloostrzowy), nie wiertło w uchwycie wiertarskim.
- Walcarka jest maszyną do przeróbki plastycznej (walcowania), której kluczowym elementem są walce robocze. Zasada działania i budowa (dwa lub więcej walców) zasadniczo różni się od wiertarki.
- Tokarka jest przeznaczona głównie do toczenia, gdzie obraca się detal zamocowany w uchwycie/w kłach, a narzędzie (nóż tokarski) wykonuje ruch posuwowy. Cechami rozpoznawczymi są łoże, wrzeciennik z uchwytem oraz suport, co odróżnia tokarkę od wiertarki.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, poszukaj na ilustracji "najbardziej charakterystycznego" elementu: uchwytu wiertarskiego (wiertarka), stołu krzyżowego i frezu (frezarka), łoża i uchwytu detalu (tokarka), pary walców (walcarka). Dopiero potem porównuj odpowiedzi.
