Odstojnik Dorra (często traktowany jako typ zagęszczacza/odstojnika ze zgarniaczem) służy do rozdzielania zawiesiny na frakcję klarowną oraz osad (zagęszczony produkt). Kluczowym elementem tego aparatu jest zbiornik (korpus) – czyli główna komora, w której zachodzi proces sedymentacji: cząstki stałe opadają pod wpływem siły ciężkości, a nad osadem tworzy się warstwa cieczy klarownej.
W schematach i rysunkach egzaminacyjnych "zbiornik" nie oznacza małego naczynia pomocniczego, lecz właśnie główną bryłę aparatu. To w nim znajdują się (lub są do niego przypisane) pozostałe układy:
- zasilanie (doprowadzenie zawiesiny),
- strefa klarowania i przelew (odbiór cieczy klarownej),
- strefa osadu oraz króciec/lej spustowy (odbiór osadu),
- zgarniacz kierujący osad do miejsca odbioru.

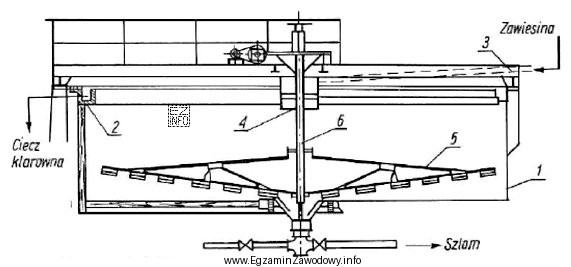

Dlaczego odpowiedź "1" jest poprawna w tym zadaniu? Ponieważ numer ten (zgodnie z rysunkiem dołączonym do pytania) opisuje element będący korpusem odstojnika. Pozostałe numery w zestawie odpowiedzi odnoszą się do innych części (np. elementów wewnętrznych, króćców, mechanizmu zgarniacza lub stref odbioru), a nie do samego zbiornika jako naczynia procesu.
Jak nie pomylić się na egzaminie:
- Najpierw wskaż największą komorę aparatu – zwykle to będzie "zbiornik".
- Sprawdź, czy do tego elementu "dochodzi" większość przyłączy (zasilanie, przelew, spust) – to potwierdza, że to korpus.
- Nie utożsamiaj słowa "zbiornik" z każdym naczyniem na rysunku: zbiorniczki, lejki czy króćce to elementy pomocnicze.
W praktyce zawodowej operator, identyfikując "zbiornik" na schemacie, potrafi szybciej zlokalizować miejsce potencjalnych problemów procesu (np. zbyt wysokie mętnienie przelewu, nadmierne wynoszenie osadu, niedrożny spust) i skuteczniej przekazać informację służbom utrzymania ruchu.
