KWALIFIKACJA TWO3 - CZERWIEC 2022

PYTANIE NR 10.

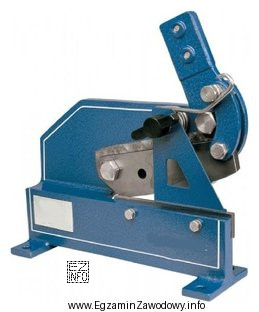

Na rysunku przedstawiono
Ilustracja przedstawia nożyce dźwigniowe, które są narzędziem używanym do cięcia metalu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nożyce dźwigniowe rozpoznaje się po mechanizmie dźwigniowym zwiększającym siłę cięcia oraz po ostrzach pracujących jak nożyce do blachy. "Piła ramowa" tnie ruchem posuwisto-zwrotnym brzeszczotu, a "wycinak ramowy" i "przecinak szczękowy" mają inną konstrukcję i sposób rozdzielania materiału.

Pełne wyjaśnienie:

"Nożyce dźwigniowe" to narzędzie przeznaczone do rozdzielania materiału (najczęściej blachy) przez ściskanie ostrzy z wykorzystaniem układu dźwigni. Taka budowa pozwala uzyskać duże przełożenie siły: operator przykłada stosunkowo niewielką siłę na dźwigni, a w strefie ostrzy powstaje znacznie większy nacisk umożliwiający przecięcie metalu.

Odpowiedź "piłę ramową" należy odrzucić, ponieważ piła (ramowa) pracuje w innej zasadzie: materiał jest rozdzielany przez zęby brzeszczotu i ruch posuwisto-zwrotny, a nie przez ścinanie między ostrzami. Nawet jeśli narzędzie posiada elementy przypominające ramę, kluczowa jest metoda cięcia.

Odpowiedź "wycinak ramowy" sugeruje narzędzie do wycinania/wykrawania, często kojarzone z wycinaniem kształtów lub otworów; mechanizm i geometria części roboczej różnią się od klasycznych nożyc, które wykonują cięcie liniowe przez ścinanie.

Odpowiedź "przecinak szczękowy" również nie pasuje do nożyc dźwigniowych: "przecinak" wskazuje na rozdzielanie przez punktowe/klinowe działanie ostrza (lub szczęk), a nie na typową pracę dwóch ostrzy nożycowych. W praktyce egzaminacyjnej warto zawsze porównać: co jest elementem roboczym (ostrza vs brzeszczot vs przecinak) oraz jaki jest napęd (dźwignia, rękojeść, mechanizm ramowy). To ogranicza pomyłki wynikające z podobnego przeznaczenia narzędzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nożyce dźwigniowe to narzędzie do cięcia (ścinania) blachy i podobnych materiałów, w którym siła dłoni jest wzmacniana przez układ dźwigni. Dzięki przełożeniu można ciąć szybciej i z mniejszym wysiłkiem niż zwykłymi nożycami ręcznymi, o ile grubość materiału na to pozwala.
Szukaj dwóch ostrzy pracujących jak nożyce oraz charakterystycznej dźwigni (często dłuższej rękojeści) połączonej przegubami. Kluczowa jest zasada pracy: ścinanie między ostrzami, a nie piłowanie brzeszczotem ani uderzanie/przecinanie klinem.
Nożyce dźwigniowe rozdzielają materiał przez ścinanie między ostrzami i wykorzystują przełożenie dźwigni. Piła ramowa rozcina materiał zębami brzeszczotu ruchem posuwisto-zwrotnym. Jeśli na rysunku widać brzeszczot w ramie, to wskazuje raczej na piłę, nie na nożyce.
To typowe dystraktory sprawdzające, czy zdający rozróżnia mechanizm pracy narzędzia. Wiele narzędzi "służy do rozdzielania metalu", ale robi to inaczej: wycinanie/wykrawanie, cięcie nożycowe, przecinanie klinem lub piłowanie. Egzamin wymaga identyfikacji po cechach konstrukcyjnych.
Narzędzia ręczne stosuje się zwykle przy pracach przygotowawczych, docinkach, korektach i tam, gdzie użycie maszyn jest nieopłacalne lub utrudnione. W praktyce o doborze decydują m.in. grubość blachy, dostęp do miejsca cięcia, wymagana jakość krawędzi oraz bezpieczeństwo pracy.
Najczęściej są to: ostrza (część tnąca), przegub/śruba jako oś obrotu, ramiona nożyc oraz dźwignia zwiększająca siłę. W wielu rozwiązaniach występuje też podpora lub podstawa ułatwiająca stabilne cięcie. Na ilustracji warto szukać układu przegubów, nie brzeszczotu.
Zasada ścinania jest podobna (dwa ostrza), ale różni się sposób uzyskania siły. W nożycach dźwigniowych przełożenie dźwigni pozwala ciąć przy mniejszym wysiłku operatora, często też stabilniej. To jednak nie oznacza, że nadają się do dowolnie grubej stali—zawsze liczą się ograniczenia narzędzia.
Najczęstsze są pomyłki "po nazwie": wybór opcji brzmiącej znajomo bez sprawdzenia, czy pasuje do konstrukcji. Drugi błąd to skupienie się na jednym detalu (np. rama) i ignorowanie elementu roboczego (ostrza vs brzeszczot). Pomaga zasada: najpierw rozpoznaj, czym narzędzie tnie.
W takich pytaniach informacja potrzebna do odpowiedzi znajduje się w obrazie: kształt narzędzia, mechanizm, element roboczy. Sam tekst nie opisuje cech, więc bez ilustracji trudno wykonać identyfikację. Na egzaminie należy najpierw "odczytać" rysunek, a dopiero potem porównać z odpowiedziami.
Najlepiej uczyć się na zdjęciach i rysunkach: atlas narzędzi, karty stanowiskowe, materiały z pracowni. Twórz własne zestawienia: nazwa → zastosowanie → cechy rozpoznawcze. Skup się na różnicach: ostrza vs brzeszczot, dźwignia vs uchwyt, szczęki vs klin. To skraca czas odpowiedzi.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że nożyce dźwigniowe rozpoznaje się po mechanizmie dźwigniowym zwiększającym siłę cięcia oraz po ostrzach pracujących jak nożyce do blachy.

Materiały:

  • Instrukcje BHP i stanowiskowe dotyczące ręcznych narzędzi tnących w warsztacie ślusarsko-kadłubowym
  • Katalogi/atlas narzędzi ręcznych do obróbki metalu (ilustracje i nazewnictwo)
  • Materiały dydaktyczne z technologii robót kadłubowych: przygotowanie i cięcie blach oraz profili
