KWALIFIKACJA MEC9 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

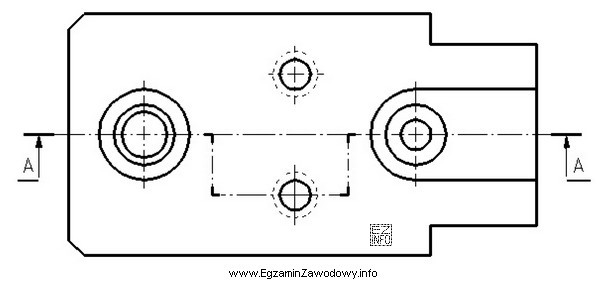

Na rysunku przedstawiono oznaczenie przekroju, który jest oznaczony literą "A" w dwóch miejscach na różnych wysokościach. Taki sposób oznaczenia wskazuje na przekrój stopniowy, który jest stosowany, gdy przekrój przechodzi przez różne poziomy elementu. Przekrój stopniowy pozwala na dokładniejsze przedstawienie skomplikowanych kształtów i detali konstrukcji.
