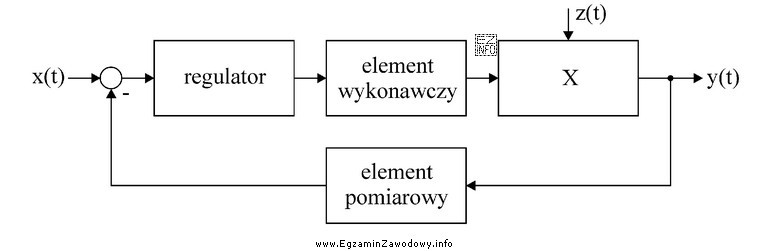

W podstawowym układzie automatycznej regulacji (pętla ze sprzężeniem zwrotnym) wyróżnia się kilka typowych bloków: źródło wartości zadanej, element porównujący (sumator), regulator, obiekt regulacji (nazywany też procesem/plantem), tor pomiarowy (czujnik i przetwarzanie) oraz sprzężenie zwrotne.
Odpowiedź "obiekt regulacji" jest poprawna, ponieważ ten element jest "sterowany" przez regulator: otrzymuje sygnał sterujący i w odpowiedzi wytwarza wielkość wyjściową, którą chcemy utrzymać na zadanym poziomie. W praktyce może to być np. silnik z obciążeniem, grzałka z obiektem ogrzewanym albo układ zasilania, w którym napięcie wyjściowe jest stabilizowane.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście standardowego schematu blokowego:
- "układ korekcyjny" zwykle oznacza dodatkowy człon kształtujący dynamikę (np. kompensator/filtr) w torze regulacji, a nie sam proces, na który oddziałujemy. To element pomocniczy, nie "sterowany obiekt" w sensie fizycznym.
- "obwód wejściowy" jest pojęciem zbyt ogólnym: może dotyczyć toru doprowadzenia sygnału, kondycjonowania wejścia lub interfejsu. W schemacie regulacji kluczowe rozróżnienie dotyczy regulatora, obiektu i toru pomiarowego, a nie "obwodu wejściowego" jako osobnego bloku procesu.
- "wzmacniacz w. cz." (wysokiej częstotliwości) jest typowym elementem torów radiowych/w.cz. i nie jest standardową nazwą bloku w podstawowym schemacie automatyki. Może istnieć wzmacniacz sygnału w torze, ale nie identyfikuje on roli "obiektu regulacji".
Wskazówka egzaminacyjna: aby rozpoznać obiekt regulacji, sprawdź, gdzie w pętli pojawia się fizyczny proces i gdzie znajduje się wyjście (wielkość regulowana), które jest następnie mierzone i zawracane w sprzężeniu zwrotnym.
