W połączeniach mechanicznych kluczowe są dwie cechy: rodzaj łącznika oraz układ łączonych elementów. Najpierw identyfikuje się, czy na rysunku pokazano elementy złączne typowe dla śrub (trzpień, łeb, nakrętka, ewentualnie podkładki) czy dla nitów (trwałe zakucie, brak nakrętki). Następnie ocenia się geometrię złącza: czy elementy stykają się czołami (doczołowo), czy jeden element zachodzi na drugi (zakładkowo) albo czy występują dodatkowe nakładki.

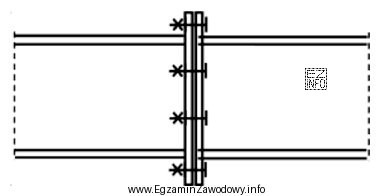

Odpowiedź "śrubowe doczołowe" jest właściwa wtedy, gdy rysunek przedstawia styk dwóch końców elementów (bez zakładu), a ich połączenie realizują śruby. W praktyce takie złącza mogą występować w konstrukcjach stalowych i w pracach montażowych, gdy istotna jest możliwość demontażu lub regulacji.
Dlaczego pozostałe odpowiedzi są błędne?
- "śrubowe nakładkowe" dotyczy sytuacji, gdy połączenie doczołowe jest realizowane z użyciem nakładek (łączników płaskich) obejmujących styk, co zmienia opis typu złącza. Jeśli na rysunku nie ma nakładek lub układ elementów nie odpowiada połączeniu nakładkowemu, ta odpowiedź nie pasuje.
- "nitowane zakładkowe" wymaga jednocześnie zakładu (zachodzenia blach/prętów) i zastosowania nitów. Gdy widoczne są śruby albo nie ma zakładu, opis staje się niezgodny z rysunkiem.
- "nitowane nakładkowe" zakłada użycie nitów oraz nakładek, czyli inny zestaw cech rozpoznawczych niż w złączu śrubowym doczołowym.
Wskazówka egzaminacyjna: analizuj rysunek w dwóch krokach. Najpierw zidentyfikuj łącznik (śruba czy nit), a dopiero potem geometrię złącza (doczołowe czy zakładkowe/nakładkowe). Taka kolejność ogranicza pomyłki terminologiczne.
