KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

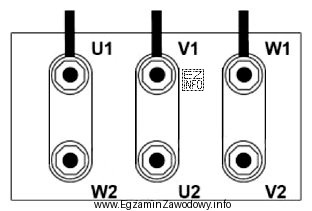

Na przedstawionym rysunku widzimy tabliczkę zaciskową silnika z oznaczeniami U1, V1, W1, U2, V2, W2. Połączenie w trójkąt charakteryzuje się tym, że końce jednej fazy są połączone z początkami kolejnej, co tworzy zamknięty obwód w kształcie trójkąta. Na rysunku nie widać bezpośrednio połączeń, ale typowa konfiguracja dla połączenia w trójkąt to połączenie U1 z W2, V1 z U2 oraz W1 z V2, co sugeruje, że odpowiedź "trójkąt" jest prawdopodobnie poprawna.
