Kąt wyprzedzenia zapłonu opisuje moment zainicjowania iskry w cylindrze silnika ZI w odniesieniu do położenia tłoka (najczęściej w stopniach obrotu wału korbowego przed górnym martwym położeniem). Jest to parametr istotny dla uzyskania właściwego przebiegu spalania: zbyt małe wyprzedzenie może pogarszać osiągi i zwiększać zużycie paliwa, a zbyt duże może sprzyjać spalaniu stukowemu.

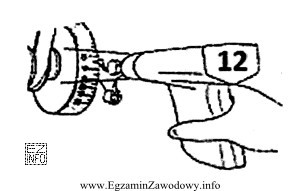

W zadaniu poprawną odpowiedzią jest "kąta wyprzedzenia zapłonu", ponieważ rysunek (zgodnie z założeniem pytania) przedstawia taki sposób pomiaru, który odnosi się do chwili zapłonu i znaków/odniesień związanych z położeniem wału. To odróżnia go od pomiaru obrotów silnika, który wymaga wyznaczenia częstotliwości/impulsów lub odczytu z obrotomierza i nie jest bezpośrednio pomiarem "w stopniach".
Odpowiedź "prędkości obrotowej silnika" jest błędna, bo prędkość obrotowa jest wielkością wyrażaną zwykle w obr/min i mierzy się ją innym torem pomiarowym (np. sygnałem z czujnika położenia wału, alternatora lub dedykowanym obrotomierzem), bez interpretacji położenia zapłonu względem GMP.
Odpowiedź "kąta zwarcia styków przerywacza" jest błędna, ponieważ kąt zwarcia (dwell) dotyczy czasu przewodzenia obwodu pierwotnego cewki w klasycznych układach z przerywaczem i mierzy się go jako kąt/udział czasu zamknięcia styków, a nie jako moment zapłonu względem GMP. To inna wielkość i inny cel diagnostyczny.
Odpowiedź "napięcia paska klinowego" jest błędna, bo pasek klinowy ocenia się pod kątem naciągu/zużycia (mechanicznie, czasem z użyciem tensometru), a nie "napięcia" w sensie elektrycznym. Taka odpowiedź jest dystraktorem niezwiązanym z diagnostyką zapłonu.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się dwa różne "kąty", trzeba ustalić, czy chodzi o moment zapłonu (wyprzedzenie) czy o czas ładowania cewki (zwarcie/dwell). Decyduje to, jakiego zjawiska dotyczy przedstawiony pomiar.
