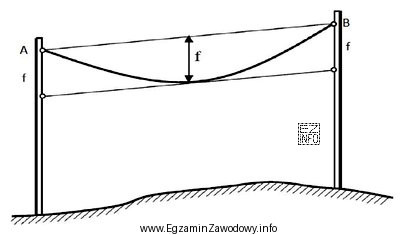

W pomiarach zwisu przewodu napowietrznego strzałka zwisu (f) jest wielkością geometryczną odnoszoną do cięciwy, czyli odcinka łączącego dwa punkty odniesienia (tu: A–B). Na schematach pomiarowych kluczowe jest rozpoznanie, jaką linię przyjęto jako bazę odniesienia oraz w jaki sposób wyznacza się największą odległość przewodu od tej bazy.
Odpowiedź "prostej równoległej do cięciwy A–B" pasuje do sytuacji, w której na rysunku widać linię pomocniczą prowadzoną równolegle do cięciwy, a następnie mierzona/odkładana jest odległość (strzałka) do przewodu w miejscu największego zwisu. Taka konstrukcja jest typowa dla zadań, w których student ma rozpoznać metodę z rysunku, a nie wykonywać obliczenia.
Pozostałe odpowiedzi są mylące, bo opisują inne idee konstrukcyjne:
- "stycznej nachylonej do cięciwy A–B" wskazuje na użycie stycznej (linii dotykającej krzywej) oraz dodatkowo na jej nachylenie względem cięciwy. Jeśli rysunek przedstawia linię równoległą, to nie jest to metoda stycznej.
- "pomiaru odległości pionowych" jest sformułowaniem zbyt ogólnym: w wielu zadaniach terenowych mierzy się różnice wysokości lub pionowe odległości, ale sama informacja o pionach nie identyfikuje metody pokazanej na schemacie (tu decyduje relacja do cięciwy A–B i konstrukcja równoległa).
- "kierunków stycznych" sugeruje wyznaczanie kierunków (azymutów) stycznych, co jest innym podejściem pomiarowym i nie odpowiada konstrukcji opartej na prostej równoległej do cięciwy.
W praktyce egzaminacyjnej warto najpierw nazwać elementy rysunku: cięciwę A–B, linię pomocniczą (czy jest równoległa czy styczna) oraz miejsce, w którym odkłada się strzałkę. Dopiero potem dopasować nazwę metody z odpowiedzi.
