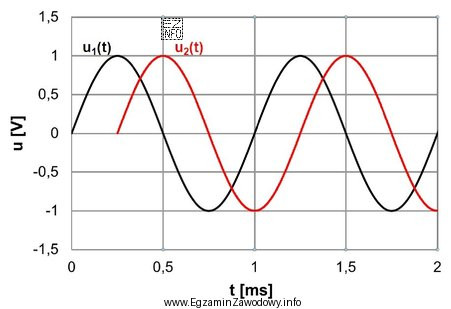

Na rysunku przedstawiono przebiegi czasowe napięć u1(t) i u2(t). Ile wynosi wartość przesunięcia fazowego między tymi napięciami?
Na rysunku przedstawiono przebiegi czasowe napięć u<sub>1</sub>(t)
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przesunięcie fazowe między u1(t) i u2(t) wynosi 90º, ponieważ różnica czasowa między osiągnięciem przez te funkcje swoich maksymalnych wartości wynosi 0,5 ms, co stanowi ćwierć okresu ich wspólnego okresu wynoszącego 2 ms. Stąd przesunięcie fazowe wynosi 90º, co odpowiada przesunięciu o ćwierć okresu.
