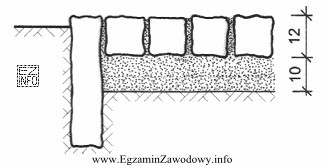

Rozpoznanie rodzaju nawierzchni z przekroju konstrukcyjnego polega na analizie funkcji i "mocy" warstw. Nawierzchnia z kostki kamiennej może być przeznaczona zarówno dla ruchu pieszego, jak i kołowego, ale różni się wtedy nośnością i rozwiązaniami wspierającymi odprowadzenie wody.
Dlaczego poprawna jest odpowiedź "pieszej z kostki kamiennej na gruncie przepuszczalnym"?
W konstrukcjach przeznaczonych dla ruchu pieszego zwykle występują warstwy o mniejszej grubości i mniejszej sztywności/nośności niż w nawierzchniach jezdnych. Jeśli grunt jest przepuszczalny, woda może w większym stopniu przesiąkać w podłoże, a układ warstw może kłaść nacisk na odsączanie przez warstwę filtracyjną/odsączającą, bez konieczności "uszczelniania" podłoża.
Dlaczego pozostałe odpowiedzi są błędne?
- "jezdnej z kostki kamiennej na gruncie przepuszczalnym" – nawierzchnia jezdna musi przenosić obciążenia od pojazdów, dlatego typowo wymaga mocniejszej podbudowy i większej nośności. Jeżeli na rysunku widać układ warstw typowy dla ruchu pieszego, ta odpowiedź nie pasuje.
- "pieszej z kostki kamiennej na gruncie nieprzepuszczalnym" – przy gruncie nieprzepuszczalnym problemem jest zaleganie wody w konstrukcji. W praktyce częściej potrzebne są wyraźniejsze rozwiązania odwadniające (spadki, drenaż, warstwy ułatwiające odpływ) oraz większa kontrola wody w strefie podbudowy. Jeśli rysunek wskazuje na warunki przepuszczalne, ta opcja odpada.
- "jezdnej z kostki kamiennej na gruncie nieprzepuszczalnym" – łączy dwa "najcięższe" wymagania: obciążenia od ruchu kołowego i trudniejsze warunki wodne. Taki układ zwykle wymaga najbardziej rozbudowanej konstrukcji. Gdy przekrój tego nie pokazuje, odpowiedź jest niezgodna z rysunkiem.
Wskazówka egzaminacyjna: najpierw rozstrzygnij "piesza czy jezdna" (po nośności i "masie" podbudowy), a dopiero potem "grunt przepuszczalny czy nieprzepuszczalny" (po tym, jak rozwiązano wodę w konstrukcji).
