KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2022 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

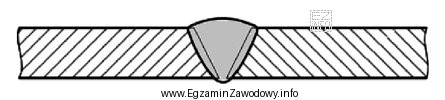

Na przedstawionym rysunku widzimy połączenie spawane, gdzie krawędzie materiałów są ukształtowane w formie litery V, co jest charakterystyczne dla spoiny czołowej typu V. Spoina czołowa typu V jest stosowana, gdy potrzebujemy głębokiego przeniknięcia spoiny przy jednoczesnym ograniczeniu ilości materiału dodatkowego. Inne typy spoin (pachwinowa jednostronna, pachwinowa dwustronna, czołowa typu I) mają inny kształt i zastosowanie, co można wykluczyć na podstawie analizy rysunku.
