KWALIFIKACJA BUD8 - STYCZEŃ 2015



PYTANIE NR 19.

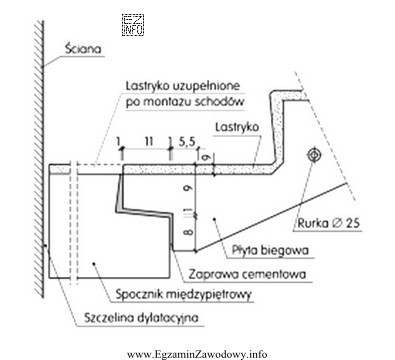

Na rysunku przedstawiono przekrój połączenia spocznika i płyty biegowej prefabrykowanych schodów płytowych. Podaj sposób oparcia płyty biegowej na płycie spocznikowej.
Na rysunku przedstawiono przekrój połączenia spocznika i pł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widać, że płyta biegowa opiera się na płycie spocznikowej za pomocą wyprofilowania, które jest wypełnione zaprawą cementową. Jest to typowe rozwiązanie stosowane w prefabrykowanych schodach płytowych, gdzie zaprawa cementowa służy do wyrównania i stabilizacji połączenia. Pozostałe odpowiedzi nie pasują do przedstawionego rysunku: podkładki elastyczne nie są widoczne, wieńca żelbetowego nie ma, a złącze spawane z kątowników nie jest stosowane w tego typu konstrukcjach.
