KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2013



PYTANIE NR 3.

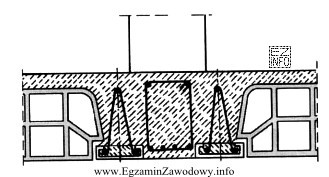

Na rysunku przedstawiono przekrój poprzeczny
Na rysunku przedstawiono przekrój poprzeczny
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widać elementy konstrukcyjne, które są charakterystyczne dla żebrowego stropu, takie jak żebra i pustaki międzyżebrowe. Elementy te są umieszczone pod ścianką działową, co jest typowe dla konstrukcji żebrowych stosowanych w celu przeniesienia obciążeń z ścian działowych na strop. Pozostałe odpowiedzi nie pasują do przedstawionego rysunku, ponieważ nie widać na nim połączenia żebra stropu z podciągiem, wieńca stropowego ani oparcia belki stropu na ścianie wewnętrznej.
