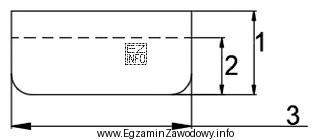

W tym zadaniu trzeba rozpoznać, czym na rysunku przekroju poprzecznego kadłuba jest wolna burta. W praktyce rysunkowej i inżynierskiej wiele parametrów kadłuba nie jest pojedynczym "wymiarem od punktu A do punktu B", tylko relacją między dwoma poziomami odniesienia (np. dwoma wysokościami mierzonymi do różnych linii).
Dlatego w przedstawionym przekroju wolna burta jest wskazana jako różnica pomiędzy "wysokością boczną 1" oraz "wysokością boczną 2". Odpowiedź opisująca różnicę 1–2 jest zgodna z logiką rysunku: jeśli na burcie zaznaczono dwa poziomy (dwie wysokości), to wolna burta jest odcinkiem pomiędzy nimi, a nie całkowitą wysokością od podstawy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wysokość boczna oznaczona cyfrą 1" – to pojedynczy wymiar, który może opisywać np. całkowitą wysokość burty do określonego poziomu, ale nie oddaje różnicy dwóch poziomów.
- "wysokość boczna oznaczona cyfrą 2" – analogicznie, to inny pojedynczy wymiar; sama wartość 2 nie definiuje wolnej burty, jeśli wolna burta jest odcinkiem "pomiędzy" dwoma wysokościami.
- "odległość oznaczona cyfrą 3" – bezpośrednia odległość 3 może dotyczyć innego elementu geometrii przekroju (np. szerokości, przesunięcia lub lokalnego wymiaru konstrukcyjnego) i nie wynika z relacji 1 oraz 2.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się opcja typu "różnica … i …", sprawdź na rysunku, czy rzeczywiście podano dwie wysokości do dwóch różnych linii/poziomów. Jeśli tak, szukany parametr często jest właśnie "pomiędzy" nimi.
