KWALIFIKACJA BUD11 - STYCZEŃ 2018 (test 2)

W ściankach działowych w systemie suchej zabudowy (ruszt z profili + płyty okładzinowe + wypełnienie) określenie opłytowania opisuje dwie rzeczy naraz:

• liczbę warstw płyt po stronie przegrody (pojedyncze = 1 warstwa, podwójne = 2 warstwy),
• zakres obłożenia płytami (jednostronne = płyty tylko z jednej strony rusztu, obustronne = płyty z obu stron).

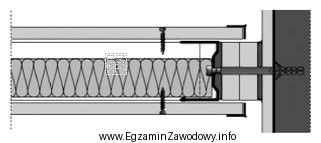

Odpowiedź "pojedynczym obustronnym" jest poprawna, gdy na przekroju poziomym widać po jednej płycie okładzinowej z każdej strony konstrukcji oraz izolację akustyczną w przestrzeni między okładzinami (np. wełnę mineralną).

Dlaczego pozostałe odpowiedzi są nieprawidłowe w takim przypadku?

• "podwójnym obustronnym" wymagałoby dwóch warstw płyt po obu stronach; na przekroju widoczne byłyby "podwójne" linie/warstwy okładzin po każdej licowej stronie.
• "podwójnym jednostronnym" oznacza dwie warstwy płyt, ale tylko po jednej stronie rusztu; druga strona byłaby bez okładziny.
• "pojedynczym jednostronnym" to jedna warstwa płyt tylko z jednej strony; taki wariant nie tworzy typowej zamkniętej przegrody działowej o symetrycznej budowie.

Wskazówka egzaminacyjna: w zadaniach "z rysunku" zawsze policz warstwy płyt osobno po lewej i po prawej stronie rusztu, a dopiero potem dobierz opis (pojedyncze/podwójne oraz jednostronne/obustronne). To zmniejsza ryzyko automatycznego wyboru "podwójnego" tylko dlatego, że pytanie wspomina o izolacji akustycznej.
