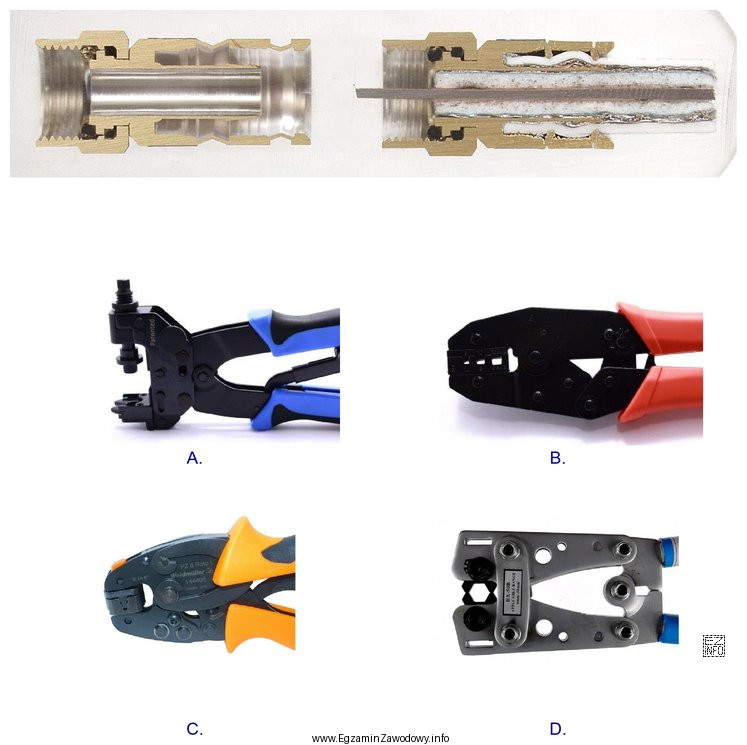

W pytaniu sprawdzana jest umiejętność doboru narzędzia do montażu wtyku montowanego przez zaciskanie. Kluczową wskazówką jest przekrój wtyku "przed i po zaciśnięciu": po poprawnym zaciśnięciu metalowa tuleja (część mocująca) jest trwale odkształcona w sposób charakterystyczny dla pracy zaciskarki z odpowiednią matrycą.
Odpowiedź "Narzędzie A" jest poprawna, ponieważ odpowiada narzędziu przeznaczonemu do wykonania takiego zacisku (zaciskarka/crimper dla danego typu wtyków). Tylko ono zapewnia jednocześnie:
- mechaniczne unieruchomienie przewodu w złączu (odporność na wyrwanie),
- prawidłowy docisk elementów przewodzących/ekranu (ciągłość ekranu i minimalne straty),
- powtarzalny kształt zacisku bez zgniatania dielektryka i bez zwarć.
Pozostałe narzędzia są niepoprawne typowo z jednego z powodów: nie służą do zaciskania (np. są to narzędzia do cięcia albo zdejmowania izolacji), służą do innej technologii montażu (np. kompresji) lub do innych typów złączy i nie wytworzą widocznego na przekroju profilu odkształcenia. Skutkiem użycia niewłaściwego narzędzia mogą być: luźny wtyk, przerywany kontakt, pogorszenie ekranowania, a nawet zwarcie żyły z ekranem.
Wskazówka egzaminacyjna: przy takich zadaniach najpierw rozpoznaj metodę montażu po tym, co zmienia się "po": jeśli widzisz trwałe zgniecenie tulei, szukasz zaciskarki; jeśli element jest "wciśnięty" osiowo bez profilu szczęk, częściej chodzi o kompresję.
