W przetworniku cyfrowo-analogowym (C/A) z dzielnikiem rezystancyjnym (np. drabinką rezystorową lub siecią odczepów) sygnał cyfrowy nie jest "wzmacniany" ani "analizowany", tylko steruje przełączaniem elementów sieci rezystorów tak, aby na wyjściu otrzymać napięcie odpowiadające wartości kodu binarnego.

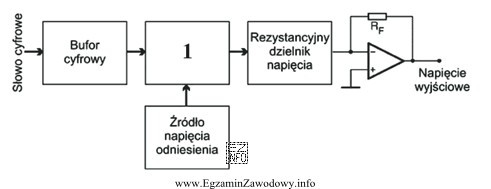

Dlatego blok opisany jako element wykonawczy pomiędzy częścią cyfrową a rezystorami najczęściej stanowi zespół kluczy elektronicznych (przełączników tranzystorowych). Klucze dołączają wybrane punkty sieci rezystancyjnej do wyjścia lub do napięć odniesienia, tworząc odpowiednią kombinację prądów/napięć. To właśnie przełączanie jest istotą działania tej architektury DAC.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym miejscu układu:
- "wzmacniacz sygnałów cyfrowych" – wzmacniacz nie jest typowym blokiem realizującym wybór odczepów dzielnika. DAC może mieć na wyjściu bufor/wzmacniacz operacyjny, ale w architekturze z dzielnikiem rezystancyjnym blok "przy rezystorach" pełni przede wszystkim rolę przełączającą.
- "analizator stanów logicznych" – to przyrząd/układ pomiarowy do obserwacji sygnałów cyfrowych, a nie część toru konwersji w typowym DAC. Nie tworzy napięcia analogowego.
- "multiplekser" – multiplekser wybiera jeden z wielu sygnałów wejściowych na jedno wyjście. W DAC często występuje struktura przypominająca wybór, ale kluczowe jest, że są to klucze przełączające gałęzie sieci rezystorów, a nie klasyczny, samodzielny blok MUX opisujący wybór jednej z linii danych.
Wskazówka egzaminacyjna: jeśli w zadaniu widzisz sieć rezystorów i wejścia cyfrowe sterujące połączeniami w tej sieci, to szukaj odpowiedzi związanej z kluczami/przełącznikami.
