KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)



PYTANIE NR 1.

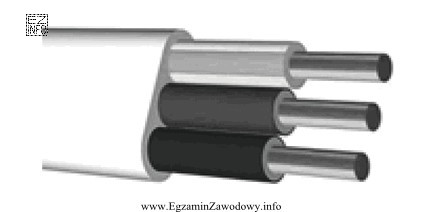

Na rysunku przedstawiono przewód
Ilustracja przedstawia przewód elektryczny o trzech żyłach jednodrutowych, które są umieszczone w izolacji i powłoce
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź opisuje przewód, który na rysunku ma kształt płaski oraz żyły wykonane jako jednodrutowe (pojedynczy drut). Dodatkowo wskazano izolację i powłokę z polwinitu (PVC), co odpowiada typowym przewodom instalacyjnym. Pozostałe opcje różnią się rodzajem żył lub przekrojem zewnętrznym.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest odczytanie z rysunku dwóch niezależnych cech przewodu: (1) kształtu zewnętrznego (płaski albo okrągły) oraz (2) budowy żył (jednodrutowe albo wielodrutowe). Dopiero połączenie tych informacji pozwala wybrać jedną, jednoznaczną odpowiedź.

Dlaczego poprawna jest odpowiedź:
Opis "o żyłach jednodrutowych w izolacji i powłoce polwinitowej, płaski" pasuje do przewodu, którego zewnętrzny obrys na rysunku jest spłaszczony (nie jest kołem), a żyły są pokazane jako pojedyncze, zwarte przekroje odpowiadające drutowi (a nie wiązce wielu cienkich drucików). Informacja o polwinitowej (PVC) izolacji i powłoce jest typowa dla wielu przewodów instalacyjnych.

Dlaczego pozostałe odpowiedzi są błędne:

  • "…wielodrutowych…, płaski" – błąd w części dotyczącej żył. Wielodrutowość (linka) na rysunkach i przekrojach jest zwykle przedstawiana jako złożenie z wielu drobnych drucików; jeśli rysunek wskazuje pojedynczy "drut", ta opcja odpada.
  • "…jednodrutowych…, okrągły" – błąd w kształcie przewodu. Jeśli obrys jest płaski, nie można jednocześnie uznać go za okrągły.
  • "…wielodrutowych…, okrągły" – podwójna niezgodność: i w rodzaju żył, i w kształcie zewnętrznym.

Wskazówka egzaminacyjna: Zanim spojrzysz na odpowiedzi, nazwij cechy z rysunku własnymi słowami (np. "płaski" i "drut"). Dopiero potem dopasuj opis. To ogranicza zgadywanie i pomyłki wynikające z podobieństwa opcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że przewód ma żyły jednodrutowe?
Żyła jednodrutowa to żyła wykonana z jednego drutu o określonym przekroju. Jest zwykle sztywniejsza od wielodrutowej (linki) i często spotykana w stałych instalacjach. Na przekroju wygląda jak jednolity okrąg, bez "struktur" z wielu drucików.
Co oznacza, że przewód ma żyły wielodrutowe?
Żyła wielodrutowa (linka) składa się z wielu cienkich drucików skręconych lub złożonych razem. Dzięki temu jest bardziej giętka i lepiej znosi częste zginanie. W zadaniach rozpoznawczych myli się ją z jednodrutową, gdy nie analizuje się przekroju żyły.
Jak rozpoznać na rysunku przewód płaski, a nie okrągły?
Przewód płaski ma obrys zewnętrzny spłaszczony (np. prostokątny z zaokrąglonymi rogami), a żyły są ułożone "w jednej linii" w szerokości przewodu. Przewód okrągły ma obrys koła i zwykle bardziej symetryczne rozmieszczenie żył.
Dlaczego w odpowiedziach pojawia się izolacja i powłoka polwinitowa?
W wielu przewodach instalacyjnych izolacja żył i powłoka zewnętrzna są wykonane z PVC (polwinitu). W testach egzaminacyjnych ten element opisu ma potwierdzić, że rozpoznawany jest typowy przewód w izolacji tworzywowej, a nie np. przewód w izolacji gumowej lub w oplocie.
Jakie błędy najczęściej robi się przy rozpoznawaniu przewodów z rysunku?
Najczęstsze pomyłki to: (1) ocenianie tylko kształtu (płaski/okrągły) i pomijanie rodzaju żył, (2) sugerowanie się "brzmieniem" odpowiedzi zamiast rysunkiem, (3) automatyczne wybieranie opcji z PVC, bo jest najczęstsze, bez sprawdzenia pozostałych cech.
Czy przewód płaski zawsze ma żyły jednodrutowe?
Nie. Kształt przewodu (płaski/okrągły) i rodzaj żył (jednodrutowe/wielodrutowe) to dwie różne cechy. Można spotkać przewody płaskie z żyłami jednodrutowymi, ale sama "płaskość" nie przesądza o tym, czy żyły są drutem czy linką.
Kiedy w praktyce wybiera się żyły wielodrutowe zamiast jednodrutowych?
Żyły wielodrutowe wybiera się tam, gdzie ważna jest giętkość i odporność na częste ruchy, np. przy podłączaniu urządzeń, w przewodach przyłączeniowych, w szafach sterowniczych (zależnie od zastosowania). Jednodrutowe częściej stosuje się w stałych trasach instalacyjnych.
Jak odróżnić na rysunku drut od linki, gdy szczegóły są małe?
Gdy rysunek jest mały, szukaj symbolicznych wskazówek: linka bywa rysowana jako przekrój "złożony" lub z fakturą wielu elementów, a drut jako jednolita powierzchnia. W razie wątpliwości porównaj wszystkie żyły: jeśli każda wygląda jednolicie, zwykle chodzi o jednodrutowe.
Dlaczego odpowiedzi w tym zadaniu są do siebie tak podobne?
To celowy zabieg egzaminacyjny: warianty różnią się tylko jednym parametrem (rodzaj żył albo kształt), aby sprawdzić uważne czytanie i analizę rysunku. Dobra strategia to wypisanie cech z rysunku (np. "płaski + drut") i dopiero potem wybór opisu.
Jak przygotować się do pytań o oznaczenia i budowę przewodów na egzamin elektryka?
Ćwicz na zdjęciach i przekrojach: rozpoznawaj płaski/okrągły, drut/linka, liczbę żył i typ izolacji. Korzystaj z kart katalogowych producentów i zadań egzaminacyjnych. Ważne jest też słownictwo: żyła, izolacja, powłoka, opona.
