W oprzyrządowaniu odlewniczym rdzeń musi być osadzony tak, aby jego położenie przestrzenne odpowiadało projektowi odlewu. Jednym z kluczowych parametrów jest ustawienie rdzenia w kierunku pionowym względem płaszczyzny podziału formy, bo od tego zależy m.in. grubość ścianek, położenie kanałów i wnęk oraz ryzyko przesunięć i zalewania niepożądanych przestrzeni.

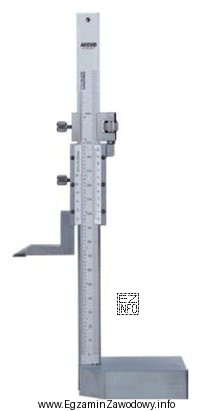

Odpowiedź "ustawienia rdzenia w kierunku pionowym względem płaszczyzny podziału formy" pasuje do przyrządu kontrolnego, którego zadaniem jest weryfikacja wysokości lub pionowego pozycjonowania elementu ustalającego rdzeń. Taki pomiar zwykle odnosi się do bazy konstrukcyjnej formy, jaką jest płaszczyzna podziału.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- "Równoległości rdzenia względem podziału płaszczyzny formy" dotyczy orientacji rdzenia (czy oś/ powierzchnia odniesienia jest równoległa do podziału). To inny problem metrologiczny: kontroluje się go inaczej (np. przez odniesienie do płaszczyzny i sprawdzanie odchyłek na długości), a nie typowym przyrządem do ustawienia pionowego.
- "Odległości między rdzeniami" to kontrola rozstawu/położenia wzajemnego dwóch rdzeni lub gniazd rdzeniowych. Wymaga bazowania na dwóch elementach i sprawdzania rozstawu, co jest inną funkcją niż kontrola pojedynczego rdzenia względem płaszczyzny podziału.
- "Średnicy rdzenia" jest kontrolą wymiaru samego rdzenia (parametr gabarytowy), a nie jego ustawienia w formie. Do średnicy stosuje się typowe narzędzia pomiarowe lub sprawdziany średnicowe.
Wskazówka egzaminacyjna: gdy w odpowiedzi pojawia się odniesienie do płaszczyzny podziału oraz kierunku pionowego, chodzi o kontrolę położenia (wysokości/ustawienia), a nie o wymiar średnicy czy rozstaw między elementami.
