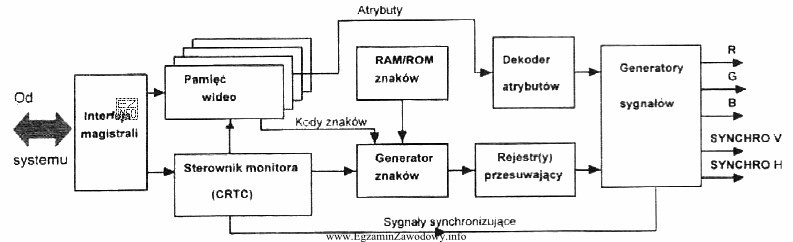

W schematach blokowych rozpoznaje się urządzenie po funkcjach i typowych blokach. Dla karty graficznej charakterystyczne są elementy odpowiedzialne za przetwarzanie i generowanie obrazu: procesor graficzny (GPU), pamięć wideo (VRAM) oraz bloki związane z wyprowadzaniem sygnału na monitor (kontrolery wyjść obrazu, interfejsy wyświetlania). Jeśli na rysunku widać taki zestaw, najbardziej uzasadniona jest odpowiedź "graficznej."
Odpowiedź "dźwiękowej." jest niepoprawna, bo karta dźwiękowa ma typowo kodek/przetworniki A/D i D/A, mikser/układ DSP audio oraz interfejsy wejść/wyjść audio. Nie oczekuje się w niej bloków typowych dla renderowania grafiki i pamięci wideo do buforowania klatek obrazu.
Odpowiedź "sieciowej." jest niepoprawna, ponieważ karta sieciowa (Ethernet) ma zwykle kontroler MAC, warstwę fizyczną PHY oraz elementy obsługi ramek i transmisji, a także złącze sieciowe. Jej schemat nie koncentruje się na przetwarzaniu obrazu, tylko na komunikacji danych.
Odpowiedź "telewizyjnej." (tuner/odbiornik TV) również nie pasuje: typowe bloki to tuner RF, demodulator, dekoder sygnału, ewentualnie układy przechwytywania wideo. Taki układ może pracować z obrazem, ale jego funkcja to odbiór sygnału, a nie ogólne generowanie grafiki przez GPU.
Wskazówka egzaminacyjna: zamiast sugerować się samym słowem "obraz", szukaj na schemacie bloków, które jednoznacznie wskazują na klasę urządzenia (np. GPU+VRAM dla grafiki, MAC/PHY dla sieci, kodek audio dla dźwięku, tuner/demodulator dla TV).
