Pytanie sprawdza umiejętność identyfikacji urządzenia odlewniczego na podstawie schematu działania. Aby poprawnie wskazać "żeliwiaka bezkokowego", należy odróżnić go zarówno od innych pieców topielnych, jak i od urządzeń do rafinacji (konwertorów).

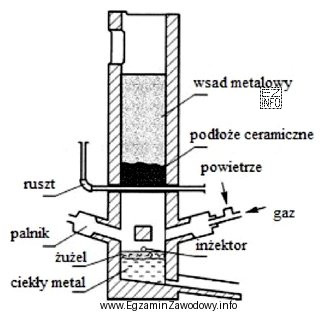

Dlaczego "żeliwiak bezkokowy" pasuje do schematu?
Żeliwiak jest pionowym piecem szybowym stosowanym do topienia żeliwa. W odmianie bezkokowej kluczową ideą jest to, że energia procesu nie pochodzi ze spalania koksu jak w klasycznym żeliwiaku koksowym. Na schematach takich rozwiązań zwykle rozpoznaje się układ doprowadzenia energii/medium inny niż typowy dla zasypu koksowego, co pozwala zaklasyfikować urządzenie jako bezkokowe.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Piec płomienny" (reverberatory) to piec, w którym ładunek jest ogrzewany płomieniem i gazami spalinowymi nad wanną/na trzonie, a schemat działania jest zasadniczo inny niż dla żeliwiaka szybowego.
- "Konwertor AOD" jest urządzeniem do procesu rafinacji (argonowo-tlenowej dekarburacji), typowo kojarzonym z wdmuchiwaniem tlenu i argonu w celu obniżania zawartości węgla przy ograniczeniu utleniania chromu. To nie jest piec topielny żeliwiaka, a logika procesu i schemat obiegów mediów jest inna.
- "Żeliwiak z gorącym dmuchem" to odmiana żeliwiaka, w której kluczowym wyróżnikiem jest podgrzewanie powietrza dmuchowego przed wprowadzeniem do strefy spalania. Jest to inne kryterium klasyfikacji niż "bezkokowy", więc nawet jeśli urządzenie jest żeliwiakiem, schemat musi wskazywać właśnie na brak koksu jako paliwa podstawowego, a nie na sam fakt podgrzanego dmuchu.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy schemat opisuje piec topielny czy konwertor rafinacyjny, a dopiero potem wybieraj odmianę urządzenia (np. bezkokowy vs gorący dmuch). To ogranicza ryzyko pomyłki między podobnie brzmiącymi odpowiedziami.
