KWALIFIKACJA ELM3 - CZERWIEC 2017



PYTANIE NR 1.

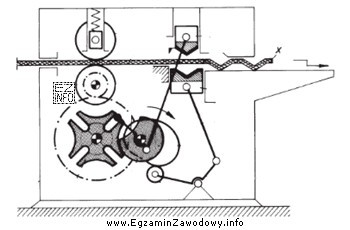

Na rysunku przedstawiono schemat działania maszyny do formowania blach. Który z wymienionych podzespołów zastosowano w tym urządzeniu?
Na rysunku przedstawiono schemat działania maszyny do formowania blach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono schemat działania maszyny do formowania blach, w której zastosowano przekładnię maltańską. Przekładnia maltańska charakteryzuje się tym, że przekształca ruch obrotowy ciągły w ruch obrotowy przerywany. Na rysunku widoczny jest mechanizm z charakterystycznym krzyżem maltańskim, co jednoznacznie wskazuje na zastosowanie przekładni maltańskiej. Pozostałe wymienione podzespoły, takie jak przegub Cardana, mechanizm różnicowy czy przekładnia ślimakowa, nie pasują do przedstawionego schematu.
