KWALIFIKACJA TWO5 - CZERWIEC 2020



PYTANIE NR 7.

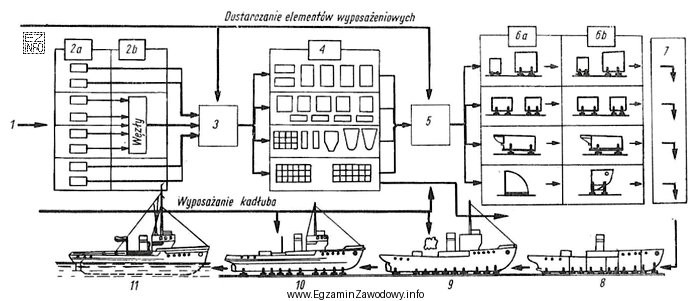

Na rysunku przedstawiono schemat ideowy rozplanowania powierzchni produkcyjnych do budowy kadłuba.
Etap budowy oznaczony cyfrą 4 to
Ilustracja przedstawia schemat ideowy rozplanowania powierzchni produkcyjnych związanych z budową kadłuba jednostki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prefabrykacja sekcji to etap, w którym z przygotowanych elementów (np. wyciętych i obrobionych blach/profili) wytwarza się większe zespoły – sekcje kadłuba. Jest to zwykle etap wcześniejszy niż montaż sekcji w bloki oraz wcześniejszy niż wyposażenie końcowe gotowych części.

Pełne wyjaśnienie:

W budowie kadłuba jednostki pływającej proces wytwarzania zwykle dzieli się na strefy/etapy odpowiadające kolejnym operacjom technologicznym i organizacji przestrzeni produkcyjnej. Jednym z kluczowych etapów jest prefabrykacja sekcji, czyli wykonywanie większych zespołów kadłubowych (sekcji) z wcześniej przygotowanych elementów.

Dlaczego "prefabrykacja sekcji" pasuje jako etap budowy?
Prefabrykacja oznacza wytworzenie elementów/zespołów "przed montażem głównym". Sekcja jest zwykle mniejsza od bloku kadłubowego i stanowi etap pośredni pomiędzy przygotowaniem materiału a montażem większych bloków. W praktyce obejmuje to m.in. składanie i spawanie elementów w większe zespoły, które następnie trafiają do dalszego montażu.

Dlaczego pozostałe odpowiedzi są niepoprawne w takim ujęciu etapów?

  • "montaż sekcji blokowych" dotyczy późniejszej fazy – łączenia większych jednostek montażowych (bloków) lub składania sekcji w większe bloki/segmenty kadłuba. To etap po prefabrykacji i zwykle wymaga większych stanowisk montażowych oraz dźwignic.
  • "skład materiałów hutniczych" odnosi się do logistyki i magazynowania surowca (np. blach, profili). To etap bardzo wczesny, poprzedzający obróbkę i prefabrykację, i zwykle jest umiejscowiony w strefie magazynowej, a nie w ciągu montażowym sekcji.
  • "stanowisko wyposażenia końcowego" dotyczy fazy późnej, gdy gotowy lub prawie gotowy kadłub/segment jest doposażany (osprzęt, instalacje, elementy wykończeniowe). To nie jest etap wytwarzania sekcji, tylko końcowe prace integracyjne.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz etap pomiędzy obróbką materiału a montażem dużych bloków, najczęściej odpowiada on prefabrykacji (wytwarzaniu sekcji/paneli) – czyli tworzeniu "większych klocków" z mniejszych detali przed montażem głównym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prefabrykacja sekcji w budowie kadłuba?
Prefabrykacja sekcji to wytwarzanie większych zespołów kadłubowych (sekcji) z wcześniej przygotowanych elementów, zanim trafią one do montażu większych bloków. Obejmuje typowo składanie, pasowanie i spawanie zespołów w wyznaczonej strefie produkcyjnej.
Jaka jest różnica między sekcją a blokiem kadłubowym?
Sekcja to zwykle mniejszy zespół kadłuba (np. panel, fragment poszycia z usztywnieniami), a blok to większa jednostka montażowa powstająca z połączenia kilku sekcji. Bloki składa się następnie w większe segmenty lub cały kadłub, zależnie od technologii stoczni.
Dlaczego magazyn materiałów hutniczych to etap wcześniejszy niż prefabrykacja?
Magazynowanie materiałów (blach, profili) dotyczy przyjęcia, składowania i wydania surowca do produkcji. Dopiero po pobraniu materiału wykonuje się operacje przygotowawcze (np. cięcie, obróbkę) i następnie prefabrykuje się sekcje. To naturalny porządek przepływu materiału.
Kiedy wykonuje się montaż sekcji blokowych w procesie budowy kadłuba?
Montaż blokowy wykonuje się po etapie prefabrykacji, gdy istnieją już gotowe sekcje lub panele. Wtedy łączy się je w większe jednostki (bloki) wymagające większej przestrzeni i urządzeń transportu bliskiego. Jest to etap bardziej "ciężki" organizacyjnie niż prefabrykacja.
Co oznacza "rozplanowanie powierzchni produkcyjnych" w stoczni?
To zaplanowanie, gdzie znajdują się strefy takie jak magazyn materiałów, obróbka wstępna, prefabrykacja, montaż, malarnia czy wyposażanie. Celem jest skrócenie dróg transportu, uniknięcie kolizji i zapewnienie płynnego przepływu półwyrobów między etapami budowy kadłuba.
Jak rozpoznać na schemacie strefę prefabrykacji sekcji?
Najczęściej jest to strefa umieszczona po obróbce materiału, a przed montażem dużych bloków. Szukaj obszaru, gdzie "składa się" mniejsze elementy w większe zespoły, ale jeszcze nie tworzy się największych segmentów. Na rysunkach bywa opisana jako prefabrykacja, sekcje lub panele.
Czy wyposażenie końcowe dotyczy budowy kadłuba czy całej jednostki?
Wyposażenie końcowe zwykle dotyczy integracji i doposażenia gotowego kadłuba lub dużych segmentów (np. instalacje, osprzęt, elementy pokładowe). W praktyce łączy się z budową całej jednostki, nie tylko z samą produkcją sekcji. Dlatego na schematach jest to etap późny.
Jakie błędy najczęściej popełnia się przy pytaniach z numerowanymi etapami na rysunku?
Częsty błąd to zgadywanie na podstawie samego numeru (np. "4 = późno") bez analizy, gdzie na schemacie jest dana strefa i jaki ma sens technologiczny. Drugi błąd to mylenie pojęć sekcja/blok, bo oba dotyczą montażu. Zawsze wiąż nazwę etapu z przepływem produkcji.
Dlaczego etap prefabrykacji jest ważny dla jakości kadłuba?
W prefabrykacji powstają duże zespoły, w których łatwiej kontrolować geometrię, spoiny i pasowanie, zanim element stanie się częścią większego bloku. Wczesne wykrycie odchyłek ogranicza koszt poprawek na późniejszych etapach. To także etap, gdzie standaryzuje się proces i narzędzia.
Jak uczyć się rozróżniania etapów: magazynowanie, prefabrykacja, montaż, wyposażenie?
Pomaga myślenie "ścieżką materiału": surowiec trafia do magazynu, potem jest przygotowywany i łączony w sekcje (prefabrykacja), następnie sekcje łączy się w większe bloki (montaż), a na końcu doposaża się całość (wyposażenie). Warto ćwiczyć na kilku schematach layoutu stoczni.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Prefabrykacja sekcji to etap, w którym z przygotowanych elementów (np. wyciętych i obrobionych blach/profili) wytwarza się większe zespoły – sekcje kadłuba."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ z technologii budowy kadłuba (schematy ciągu technologicznego)
  • Podstawowe podręczniki/kompendia z budowy statków i organizacji produkcji stoczniowej (rozdziały o prefabrykacji i montażu blokowym)
  • Notatki z zajęć dotyczących layoutu wydziałów stoczni oraz przepływu materiału
