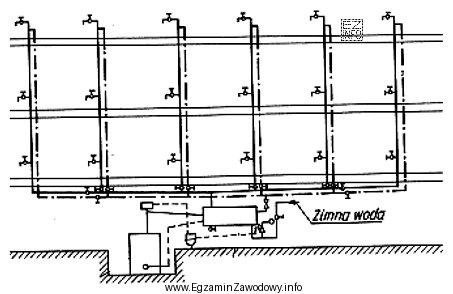

Rozpoznanie schematu ciepłej wody użytkowej z cyrkulacją opiera się na identyfikacji elementu wyróżniającego tę instalację: przewodu cyrkulacyjnego (powrotnego). Jego zadaniem jest utrzymywanie obiegu wody w instalacji, tak aby po odkręceniu baterii użytkownik nie musiał długo czekać, aż dopłynie ciepła woda. W praktyce schemat takiej instalacji pokazuje zasilanie CWU oraz dodatkową drogę powrotu do źródła/podgrzewacza lub do miejsca włączenia cyrkulacji.
Odpowiedź "ciepłej wody użytkowej z cyrkulacją." jest właściwa, ponieważ cyrkulacja jest cechą funkcjonalną typową dla układu CWU w budynkach wielorodzinnych i użyteczności publicznej, gdzie długości przewodów powodowałyby straty czasu i wody bez obiegu wymuszonego lub grawitacyjnego.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "wody zimnej z rozdziałem dolnym." – instalacja wody zimnej zasadniczo nie ma przewodu cyrkulacyjnego utrzymującego stały obieg; jej schemat skupia się na doprowadzeniu wody do odbiorników i ewentualnych rozdzielaczach, a nie na powrocie obiegu.
- "hydrantowej z suchym pionem." – instalacja hydrantowa (szczególnie z suchym pionem) ma inną funkcję i charakterystyczne elementy (piony hydrantowe, przyłącza dla straży, armatura przeciwpożarowa). Jej układ nie jest projektowany jako obieg cyrkulacyjny CWU do punktów czerpalnych.
- "centralnego ogrzewania z rozdziałem dolnym." – instalacja c.o. jest obiegiem grzewczym, ale dotyczy nośnika ciepła dla grzejników/ogrzewania, a nie wody użytkowej. W c.o. "zasilanie" i "powrót" występują, jednak ich rozgałęzienia i odbiorniki (grzejniki) mają inną logikę niż punkty poboru CWU.
Wskazówka egzaminacyjna: najpierw szukaj na schemacie elementu rozstrzygającego (np. przewód cyrkulacyjny CWU, grzejniki w c.o., armaturę ppoż. w hydrantowej), dopiero potem dopasuj nazwę instalacji. To ogranicza ryzyko wyboru na podstawie ogólnego podobieństwa rysunku.
