W łazienkach wykonuje się miejscowe połączenia wyrównawcze ochronne, aby ograniczyć niebezpieczne różnice potencjałów pomiędzy elementami przewodzącymi. Zgodnie z podejściem normowym (wskazanym w kontekście: rozdz. 701.415.2), do miejscowej szyny wyrównawczej przyłącza się:
- części przewodzące dostępne instalacji elektrycznej (np. przewód ochronny PE),
- części przewodzące obce wprowadzone do pomieszczenia (typowo metalowe instalacje: woda, c.o., gaz), bo mogą "przynieść" potencjał z zewnątrz.
Kluczowe jest zrozumienie, że tworzywa sztuczne i PVC są materiałami izolacyjnymi. Skoro element nie przewodzi prądu, to nie jest drogą wprowadzenia potencjału ziemi i nie spełnia roli części przewodzącej obcej. Dlatego elementy wykonane z tworzyw (np. kanały/odcinki kanalizacji z PVC czy wanna z tworzywa) nie wymagają przyłączenia do miejscowej szyny wyrównawczej.

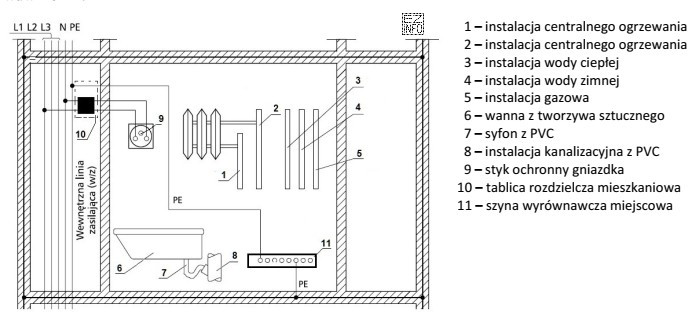

W tym zadaniu dodatkowym potwierdzeniem jest sam schemat: do szyny wyrównawczej miejscowej są dorysowane połączenia dla instalacji metalowych (c.o., ciepła i zimna woda, gaz) oraz powiązanie z przewodem ochronnym. Natomiast elementy opisane jako wykonane z tworzywa/PVC nie mają narysowanych przewodów wyrównawczych.
Dlaczego pozostałe pary są niepoprawne?
- Pary zawierające instalacje wody/c.o. lub gazu dotyczą elementów typowo metalowych, które są klasycznym przykładem części przewodzących obcych i powinny być włączone do połączeń wyrównawczych.
- Wybór obejmujący elementy instalacji ochronnej (np. element powiązany z PE) myli połączenia wyrównawcze z samym uziemieniem/ochroną obwodów – te elementy są częścią systemu ochrony i nie są "wyłączane" z wyrównania.
Wskazówka egzaminacyjna: zawsze sprawdzaj w legendzie schematu materiał (metal vs PVC/tworzywo) i obecność fizycznego połączenia z szyną; nie kieruj się intuicją typu "w łazience wszystko trzeba uziemić".
