KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2013



PYTANIE NR 1.

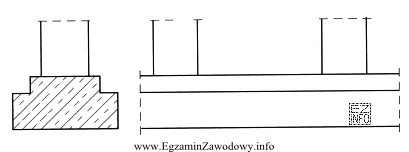

Na rysunku przedstawiono schemat
Ilustracja przedstawia schemat schodkowej ławy fundamentowej, co jest istotne w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schodkowa ława fundamentowa to ciągły element posadowienia pod ścianą, którego wysokość lub poziom dna zmienia się stopniowo (schodkami), np. na spadku terenu. Stopa jest zwykle pojedyncza pod słup, a kształt trapezowy oznacza skośne boki bez "stopni".

Pełne wyjaśnienie:

Rozpoznanie elementu na schemacie opiera się na dwóch cechach: rodzaju fundamentu (ława czy stopa) oraz jego geometrii (schodkowa czy trapezowa).

Odpowiedź "schodkowej ławy fundamentowej" pasuje wtedy, gdy rysunek przedstawia fundament ciągły (prowadzony pod ścianą) i jednocześnie pokazuje stopniowanie – czyli zmianę poziomu lub wysokości w formie wyraźnych "schodków". Takie rozwiązanie spotyka się m.in. przy posadowieniu na terenie o spadku: zamiast wykonywać fundament po skosie, wykonuje się go odcinkami o różnych rzędnych.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Trapezowej stopy fundamentowej" – stopa jest elementem punktowym (najczęściej pod słup), a "trapezowa" sugeruje przekrój o skośnych bokach. Jeśli na rysunku widać stopnie i charakter ciągły, to nie odpowiada stopie trapezowej.
  • "Schodkowej stopy fundamentowej" – "schodkowość" może wystąpić również w stopach (np. stopa schodkowa), ale kluczowe jest, czy element jest pojedynczy (stopa) czy ciągły (ława). Przy elemencie prowadzonym wzdłuż ściany właściwsza jest ława.
  • "Trapezowej ławy fundamentowej" – ława może mieć różne kształty przekroju, jednak "trapezowa" oznacza brak wyraźnych stopni (boki są nachylone). Jeśli rysunek pokazuje stopniowanie, to nie jest to wariant trapezowy.

Na egzaminie warto stosować prostą procedurę: najpierw ustalić, czy rysunek dotyczy elementu ciągłego (ława) czy punktowego (stopa), a dopiero potem ocenić, czy przekrój jest schodkowy (stopnie) czy trapezowy (skarpy/pochylenia). Taka kolejność ogranicza pomyłki wynikające z "rzucającej się w oczy" geometrii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ława fundamentowa i czym różni się od stopy?
Ława fundamentowa to element ciągły wykonywany pod ścianami, rozkładający obciążenia wzdłuż ich przebiegu. Stopa fundamentowa jest zwykle punktowa i stosowana pod słupami. Różnica wynika głównie z układu obciążeń: liniowego (ława) i skupionego (stopa).
Jak rozpoznać na rysunku ławę schodkową?
Szukaj cech ciągłości fundamentu (pod ścianą) oraz stopniowania poziomu dna lub wysokości elementu. "Schodki" są wyraźnie zaznaczone jako odcinki o różnych rzędnych, połączone pionowymi przeskokami, a nie jako gładka pochylnia.
Dlaczego wykonuje się schodkowanie fundamentów na spadku terenu?
Schodkowanie pozwala dopasować posadowienie do zmieniającej się rzędnej terenu lub warstw gruntu bez wykonywania fundamentu "po skosie". Ułatwia to roboty ziemne, deskowanie i betonowanie oraz pomaga zachować założoną głębokość posadowienia na kolejnych odcinkach.
Co oznacza, że fundament jest trapezowy?
Określenie "trapezowy" dotyczy kształtu przekroju: boki elementu są nachylone, a przekrój przypomina trapez (bez wyraźnych stopni). W praktyce na rysunku widać wtedy skośne krawędzie, a nie stopniowe załamania. To cecha geometrii, nie rodzaju fundamentu.
Czy stopa fundamentowa może być schodkowa?
Tak, spotyka się stopy schodkowe, zwłaszcza gdy trzeba zwiększyć powierzchnię oparcia lub dopasować wysokość do warunków. Kluczowe jest jednak to, że stopa pozostaje elementem punktowym (pod pojedynczym podparciem). Na rysunku nie tworzy długiego, ciągłego pasa jak ława.
Jakie błędy najczęściej popełnia się przy myleniu ławy i stopy na schemacie?
Najczęstszy błąd to skupienie się na samym kształcie (np. "trapez") i pominięcie funkcji: czy element jest ciągły pod ścianą, czy punktowy pod słupem. Drugi błąd to ignorowanie widoku/przekroju i zakładanie, że każdy "poszerzony" fragment to stopa, nawet gdy rysunek pokazuje pas ciągły.
Kiedy stosuje się ławy fundamentowe zamiast stóp?
Ławy stosuje się głównie pod ścianami nośnymi, gdy obciążenie przekazywane jest liniowo na grunt. Stopy częściej stosuje się pod słupami, gdzie obciążenia są skupione. W praktyce dobór zależy od schematu konstrukcyjnego budynku i rozkładu podpór.
Jak na egzaminie szybko odróżnić "schodkowy" od "trapezowego" kształtu?
"Schodkowy" ma stopnie: odcinki poziome połączone krótkimi odcinkami pionowymi. "Trapezowy" ma pochyłe krawędzie i wygląda jak jedna bryła o skośnych bokach. Jeśli na rysunku widzisz załamania pod kątem prostym, to sygnał schodkowania.
Dlaczego w pytaniach z rysunkiem trzeba uważać na kontekst (ściana czy słup)?
Ten sam kształt przekroju (np. schodkowy) może dotyczyć zarówno ławy, jak i stopy. O poprawnej nazwie decyduje kontekst: czy fundament jest pokazany jako element ciągły pod ścianą, czy jako pojedyncze poszerzenie pod słupem. Bez tego łatwo wybrać złą odpowiedź.
Jak przygotować się do rozpoznawania fundamentów na rysunkach budowlanych?
Ćwicz na wielu przykładach przekrojów i detali: ławy, stopy, fundamenty schodkowe i o przekrojach pochyłych. Ucz się słownictwa (ława, stopa, schodkowy, trapezowy) i zawsze analizuj: ciągłość elementu oraz geometrię przekroju. To najskuteczniejszy schemat na test.
