KWALIFIKACJA ELE8 + ELE9 - CZERWIEC 2021



PYTANIE NR 9.

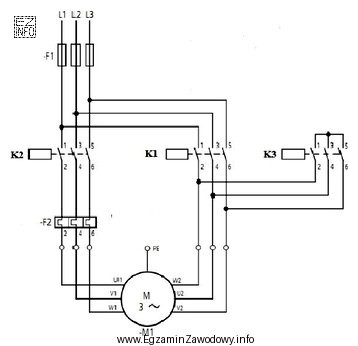

Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego trójfazowego do rozruchu gwiazda-trójkąt. W jakiej kolejności powinny zadziałać (załączyć lub rozłączyć) styczniki, aby nastąpił rozruch?
Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego tró
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozruch gwiazda-trójkąt jest metodą zmniejszania prądu rozruchowego silnika trójfazowego. Na początku styczniki K2 i K3 są załączone, aby skonfigurować silnik w połączenie gwiazda, co pozwala na łagodniejszy rozruch z mniejszym prądem. Następnie, po osiągnięciu odpowiedniej prędkości, stycznik K3 jest rozłączany, a stycznik K1 jest załączany, przełączając silnik w konfigurację trójkąt dla pełnej mocy operacyjnej.
