KWALIFIKACJA BUD8 - CZERWIEC 2020

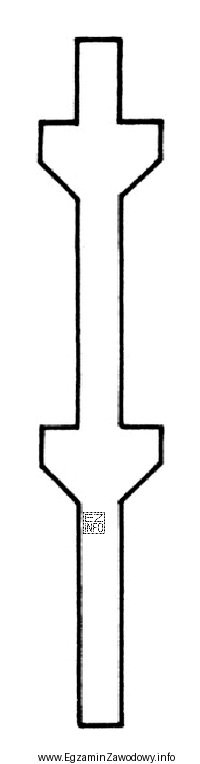

W tym typie zadania kluczowe jest rozpoznanie elementu prefabrykowanego na podstawie schematu, a więc odczytanie z rysunku dwóch informacji jednocześnie:

• czy słup jest symetryczny (środkowy) czy asymetryczny (skrajny),
• czy jest jednokondygnacyjny czy dwukondygnacyjny.

Dlaczego poprawne jest "symetrycznego (środkowego), dwukondygnacyjnego"? Słup środkowy ma zwykle ukształtowanie i rozwiązania przyjmujące obciążenia/połączenia w sposób równoważny po obu stronach – na schemacie widać wtedy brak "jednostronnego" dosztukowania czy przesunięcia charakterystycznego dla elementu skrajnego. Dwukondygnacyjność rozpoznaje się po tym, że element przewidziano do pracy w układzie obejmującym dwa poziomy – na schematach jest to zaznaczane przez odpowiednią długość elementu i podział/oznaczenia wskazujące dwa zakresy kondygnacji lub dwa zestawy stref połączeń.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "asymetrycznego (skrajnego), dwukondygnacyjnego" – błędnie interpretuje symetrię. Słup skrajny bywa projektowany pod połączenia i obciążenia z jednej strony (np. przy krawędzi ustroju), co zwykle daje cechy asymetrii widoczne na schemacie. Jeśli na rysunku cech takiej jednostronności nie ma, wybór tej opcji jest nietrafny.
• "symetrycznego (środkowego), jednokondygnacyjnego" – poprawnie rozpoznaje symetrię, ale pomija drugą część warunku: liczbę kondygnacji. To typowy błąd "dopasowania połowicznego", gdy uczeń zatrzymuje się po znalezieniu jednej zgodnej cechy.
• "asymetrycznego (skrajnego), jednokondygnacyjnego" – błędnie wskazuje oba człony opisu, zwykle na skutek zgadywania lub przeniesienia potocznego rozumienia słowa "skrajny".

Wskazówka egzaminacyjna: traktuj takie odpowiedzi jako koniunkcję dwóch cech. Najpierw oceń symetrię elementu na schemacie, potem niezależnie sprawdź oznaczenia związane z liczbą kondygnacji. Dopiero gdy obie cechy pasują, wybierz odpowiedź.
