KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 12.

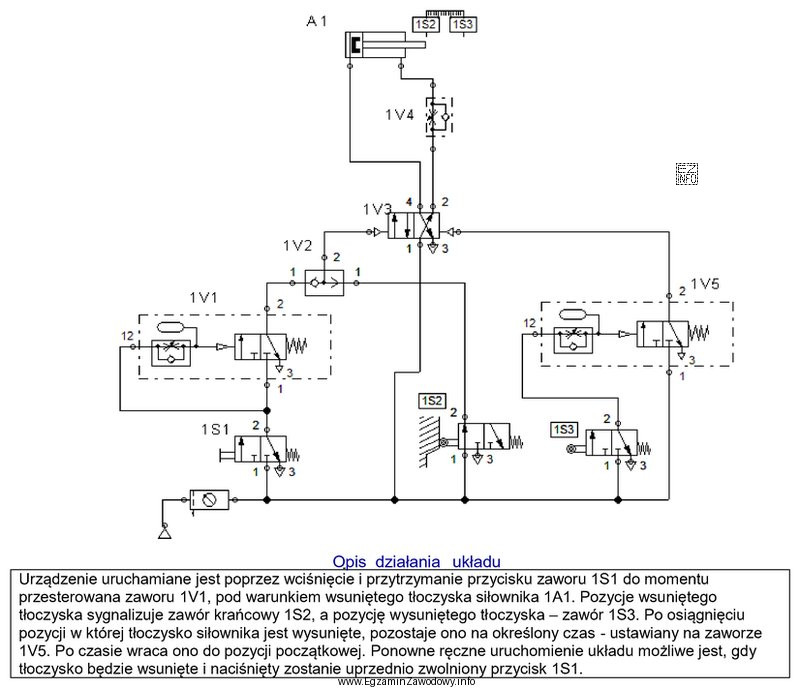

Na rysunku przedstawiono schemat projektowanego urządzenia w którym na podstawie opisu działania zamieszczonego w ramce należy dokonać korekty. Który z zaworów należy wymienić w projekcie, aby układ działał zgodnie z opisem?
Na rysunku przedstawiono schemat projektowanego urządzenia w którym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie opisu działania układu, urządzenie jest uruchamiane przez wciśnięcie i przytrzymanie przycisku zaworu 1S1 do momentu przestawienia zaworu 1V1, co wskazuje na to, że zawór 1V2 musi być w stanie przepuścić ciśnienie do siłownika 1A1, gdy zawór 1V1 jest przestawiony. Zawór 1V2 jest więc odpowiedzialny za utrzymanie pozycji wyciśniętego tłoczyska siłownika 1A1. Jeśli układ nie działa zgodnie z opisem, to wymiana zaworu 1V2 powinna rozwiązać problem.
