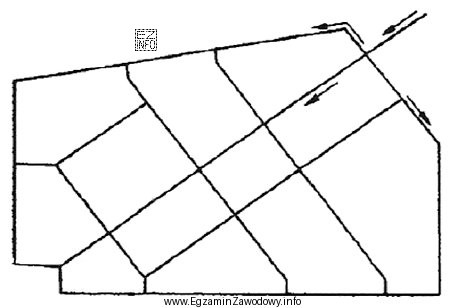

W układach sieci wodociągowych kluczowa jest topologia połączeń widoczna na schemacie. Odpowiedź "obwodowym" jest właściwa wtedy, gdy przewody sieci tworzą zamknięty obwód (pierścień/pętlę), czyli istnieje droga przepływu "dookoła" i powrót inną trasą. W praktyce oznacza to, że odbiorcy mogą być zasilani z dwóch stron, co poprawia niezawodność i ułatwia przełączenia podczas awarii lub prac remontowych.
Odpowiedź "rozgałęzieniowym" jest błędna, gdyż układ rozgałęźny ma strukturę drzewa: od przewodu głównego odchodzą odnogi, a typowo nie ma zamkniętych pętli. Skutkiem jest to, że uszkodzenie odcinka może odciąć zasilanie dla całej gałęzi za miejscem awarii.
Odpowiedź "promienistym" także nie pasuje do schematu z pętlą. Układ promienisty kojarzy się z zasilaniem "od punktu" w kierunku odbiorów w odnogach, bez alternatywnej drogi zasilania wynikającej z zamkniętego pierścienia.
Odpowiedź "mieszanym" byłaby właściwa, gdyby schemat wyraźnie łączył część obwodową (pierścień) z istotną częścią rozgałęźną jako dominującym rozwiązaniem w całej sieci. Jeżeli jednak zasadnicza struktura przedstawia obwód, klasyfikuje się ją jako układ obwodowy.
Wskazówka egzaminacyjna: na rysunku najpierw szukaj, czy istnieje zamknięta pętla. Jeśli tak, zwykle kieruje to do układu obwodowego; jeśli nie, rozważ rozgałęzieniowy lub promienisty. Dopiero na końcu oceniaj, czy układ jest wyraźnie "łączony" (mieszany).
