Badanie filtru polega na wyznaczeniu jego charakterystyki częstotliwościowej: zmienia się częstotliwość sygnału z generatora i dla kolejnych nastaw odczytuje wartości wymagane w tabeli. W pokazanej tabeli znajdują się nagłówki f [Hz] oraz U2 [V], czyli trzeba jednocześnie znać częstotliwość sygnału i napięcie na wyjściu filtru.

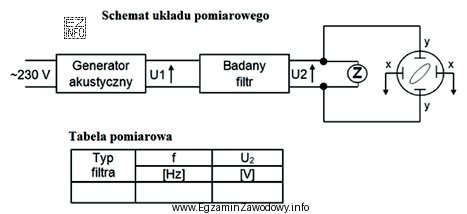

Na schemacie element oznaczony Z jest wpięty równolegle do wyjścia "Badany filtr". Taki sposób włączenia jest typowy dla przyrządów mierzących wielkości "napięciowe" lub parametry sygnału (bez przerywania obwodu), w tym dla częstościomierza. To on pozwala wpisać do tabeli rzeczywistą wartość f w hercach.
Jednocześnie napięcie U2 [V] jest obserwowane i mierzone przyrządem o symbolu lampy oscyloskopowej (oscyloskop) podłączonym również równolegle. To rozdziela role przyrządów: oscyloskop daje obraz przebiegu i odczyt amplitudy/napięcia, a częstościomierz zapewnia dokładny odczyt częstotliwości do tabeli.
- Odpowiedź "Omomierz." jest niepoprawna, bo omomierz służy do pomiaru rezystancji i powinien pracować w układzie odłączonym od zasilania; nie mierzy ani Hz, ani V sygnału zmiennego w trakcie pracy stanowiska.
- Odpowiedź "Watomierz." jest niepoprawna, bo watomierz służy do pomiaru mocy i wymaga toru prądowego oraz napięciowego; nie odpowiada wymaganiom tabeli (f i U2).
- Odpowiedź "Amperomierz." jest niepoprawna, bo mierzy prąd i powinien być włączany szeregowo; włączenie równoległe jest błędem i w praktyce może prowadzić do zwarcia lub uszkodzenia.
Wniosek: aby wykonać pomiar zgodnie z tabelą, w miejsce Z należy podłączyć częstościomierz.
